Konverter Frekuensi VFD Khusus Derek HV610 Penggerak Frekuensi Variabel untuk Derek

Deskripsi Produk
Konverter frekuensi seri HV610 adalah konverter frekuensi khusus yang dikembangkan untuk industri pengangkatan. Untuk lebih memenuhi kebutuhan aplikasi pelanggan di industri pengangkatan, produk kami didasarkan pada perspektif aplikasi pengangkatan dan mengintegrasikan kontrol anti goyangan dan perlindungan anti kelonggaran. , pelindung kait geser, kontrol rem, batas perlambatan, beban dan kecepatan, parameter makro, dan fungsi khusus lainnya diintegrasikan menjadi satu, sepenuhnya memastikan pengoperasian peralatan pengangkat yang andal, efisien, aman, dan stabil.

Konverter frekuensi seri HV610 dapat digunakan secara luas pada derek, derek pengecoran, derek koil baja, kerekan listrik, mesin ambil, derek umum, derek pelabuhan, derek jembatan, derek menara, mesin pertambangan, rig pengeboran minyak, dan jenis beban pengangkat lainnya.

Fitur Produk
Karakteristik spesialisasi
Kontrol anti goyangan
· Kontrol sudut ayunan spreader dengan mengontrol kecepatan larinya, sehingga menekan ayunan spreader dan mencapai kontrol yang mulus serta pengoperasian yang efisien.
Beban dan kecepatan
· Menyesuaikan kecepatan pengoperasian peralatan secara real time sesuai dengan perubahan beban saat ini, dengan memperhatikan efisiensi dan keselamatan, sehingga peralatan dapat bekerja dalam kondisi kerja terbaik
Perlindungan kait geser
· Kait geser terdeteksi selama proses pengereman, dan kait geser dilindungi dengan mengendalikan keluaran motor agar melayang untuk mencegah kecelakaan.
Batas perlambatan
· Pemosisian sederhana dicapai melalui kerja sama batas perlambatan dan batas berhenti, sehingga objek kendali berhenti di area aman yang telah ditentukan sebelumnya
Perlindungan tali anti longgar
· Saat naik, ia berjalan dengan kecepatan tetap dan mendeteksi apakah benda berat disebutkan. Ia mendeteksi apakah benda berat disebutkan dan kemudian berakselerasi perlahan hingga naik secara stabil.
Deteksi pengembalian nol tuas pengoperasian
· Saat dihidupkan, informasi status tuas pengoperasian dapat dinilai untuk memilih apakah akan menerima perintah pengoperasian untuk menghindari bahaya yang disebabkan oleh pengoperasian sesaat setelah dihidupkan.
Parameter makro
· Mekanisme pengangkatan yang sesuai dapat dipilih sesuai dengan nilai pengaturan makro parameter pengangkatan, seperti 0: mekanisme pengangkatan, 1: mekanisme terjemahan
Kontrol rem
· Saat inverter hidup dan berhenti, rem dikontrol dengan mendeteksi frekuensi dan arus untuk menghindari penggulungan, sehingga meningkatkan kinerja, keamanan, dan stabilitas sistem.

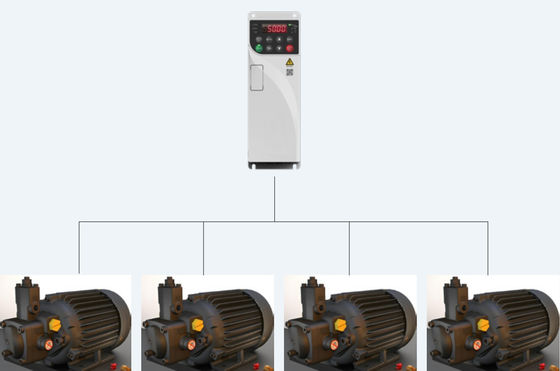

Peralihan motor ganda
· Secara internal mendukung 4 set parameter motor, dan dapat menggerakkan 4 motor berbeda melalui peralihan perintah

Keandalan tinggi
Desain saluran udara independen yang inovatif
· Seluruh mesin memiliki desain saluran udara independen, dan komponen sensitif diisolasi dari saluran udara, yang sangat meningkatkan kemampuan adaptasi produk terhadap lingkungan.
· Secara efektif mencegah debu dan kotoran masuk ke dalam inverter dan menghindari kegagalan yang disebabkan oleh korsleting listrik, kerusakan komponen, dll.
Konsep desain termal dan analisis simulasi termal profesional
· Mengadopsi perangkat lunak platform simulasi termal yang efisien dan akurat untuk memastikan keandalan termal seluruh alat berat
· Teknologi dan perangkat pengujian dan verifikasi termal tingkat lanjut secara efektif menguji hasil teoritis desain termal
Uji kenaikan suhu seluruh mesin yang ketat
· Prosedur pengujian verifikasi beban penuh dan kelebihan beban yang ketat, serta standar penerimaan kenaikan suhu yang ketat untuk komponen-komponen utama, untuk memenuhi pengoperasian jangka panjang yang andal dalam kondisi beban ekstrem
· Semua produk mengalami penuaan beban suhu tinggi sebelum meninggalkan pabrik, secara efektif mencegah kegagalan perangkat intersepsi yang tersebar dan memastikan kualitas produk sebelum meninggalkan pabrik.
Proses penyemprotan otomatis anti cat konformal
· Menggunakan proses penyemprotan otomatis anti-cat konformal, strategi penyemprotan yang berbeda dapat dirancang sesuai dengan papan sirkuit yang berbeda, secara efektif memastikan keseragaman penyemprotan papan sirkuit dan konsistensi batch produk

Kemampuan beradaptasi yang tinggi
Desain rentang tegangan lebar
· Tegangan terukur: tiga fase 380V～480V
· Frekuensi daya masukan: (50Hz/60Hz) ±5%
· Kisaran fluktuasi tegangan yang diijinkan: -15%Vac～+10%Vac
Sedikit campur tangan eksternal
· Filter C3 internal dapat secara efektif menekan harmonik frekuensi tinggi yang dihasilkan oleh inverter selama pengoperasian, memenuhi persyaratanStandar Uni Eropa EN61800-3
· Desain terobosan EMC yang sederhana dan ramah dapat secara efektif mengurangi arus kebocoran tanah
desain struktural
· Desain tipe buku, mengurangi volume sekitar 40% dibandingkan model tradisional
· Dapat mewujudkan pemasangan seluruh mesin secara berdampingan

Performa luar biasa
Teknologi penggerak motor yang komprehensif
· Mendukung kontrol penggerak motor asinkron tiga fase dan motor sinkron magnet permanen
· Mendukung kontrol V/F, vektor loop terbuka, kontrol vektor loop tertutup
·Mendukung kontrol mode kecepatan dan torsi
·Mendukung fungsi pelacakan kecepatan, arus dampak lebih kecil
Fungsi belajar mandiri motorik yang akurat
· Dapat secara akurat melakukan pembelajaran mandiri parameter motorik, memfasilitasi pengoperasian dan debugging, serta meningkatkan akurasi kontrol dan kecepatan respons.
· Fungsi belajar mandiri yang komprehensif dan kaya, termasuk berbagai fungsi belajar mandiri motorik (dinamis, statis, statis + dinamis)
Pembelajaran mandiri dinamis: pembelajaran mandiri beban harus diputuskan, cocok untuk acara dengan persyaratan akurasi kontrol tinggi.
Pembelajaran mandiri statis: Cocok untuk situasi di mana motor tidak dapat dipisahkan dari beban untuk menghindari pembelajaran mandiri dinamis setelah peralatan dipasang.
Mode kontrol motor yang komprehensif
· Mode kontrol V/F
· Mode kontrol vektor loop terbuka (OLVC).
· Mode kontrol vektor loop tertutup (CLVC).
Torsi awal yang besar
· Vektor loop terbuka (OLVC): 0,5Hz/150%
· Vektor loop tertutup (CLVC): 0Hz/200%
Kapasitas kelebihan beban yang tinggi
· Kapasitas kelebihan beban: arus pengenal 150% selama 60 detik, arus pengenal 180% selama 10 detik

Desain yang nyaman

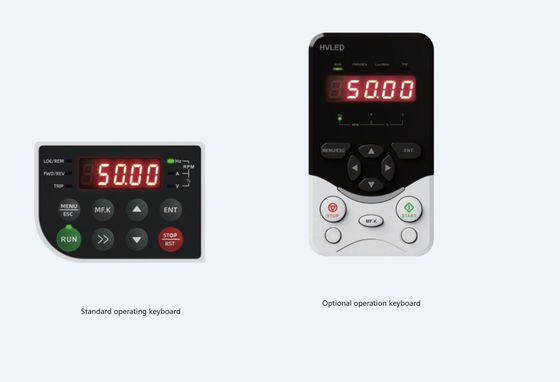

Papan ketik pengoperasian
· Mesin standar 110kW ke bawah dikirimkan dengan keyboard LED internal dan tidak mendukung kabel eksternal. Mesin standar 132kW ke atas dikirimkan dengan keyboard LED internal yang mendukung kabel eksternal.
· Input eksternal keyboard 110kW ke bawah dapat dilengkapi dengan keyboard LED independen
· Keyboard operasi memiliki fungsi seperti parameter debugging, memantau status operasi, kontrol mulai dan berhenti, dan menyalin parameter.
Berbagai fungsi tambahan
· Kartu komunikasi ekspansi opsional mendukung Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP dan komunikasi bus lainnya (slot kartu ekspansi SLOT1)
· Dukungan opsional untuk berbagai kartu antarmuka pelat kode (slot kartu ekspansi SLOT2)
· Dukungan opsional untuk kartu ekspansi terminal I/O (slot kartu ekspansi SLOT1, lihat deskripsi terminal "Aksesori Opsional" untuk detailnya)
Catatan: Kartu ekspansi terminal I/O opsional dan kartu ekspansi komunikasi berada di slot kartu ekspansi yang sama, dan tidak dapat dipasang dan digunakan secara bersamaan.
Mendukung berbagai fungsi aplikasi
· Saat konverter frekuensi hidup dan berhenti, rem penahan motor dapat dikontrol
· Fungsi kontrol multi-kecepatan, mewujudkan operasi 16 kecepatan melalui terminal kontrol
· Fungsi servo nol, motor dapat mencapai penguncian posisi kecepatan nol dalam mode CLVC
· Kedalaman PWM acak dapat meningkatkan kebisingan motor yang keras
· Mode operasi redundan encoder, yang secara otomatis dapat beralih ke operasi OLVC ketika encoder gagal
Perangkat lunak debugging cepat latar belakang
· Pemantauan, pengeditan parameter, dan fungsi lainnya membuat proses debug dan pemeliharaan menjadi lebih nyaman
· Mendukung perekaman acara dan perekaman kesalahan, membuat kesalahan tidak terlihat
Fungsi pengereman yang andal
· Dengan fungsi pengereman DC
· Semua seri hadir standar dengan unit pengereman internal
· Meningkatkan resistor pengereman dapat mencapai efek pengereman yang lebih baik, sekaligus menghemat ruang instalasi listrik dan biaya listrik pengguna.


Spesifikasi Teknis
