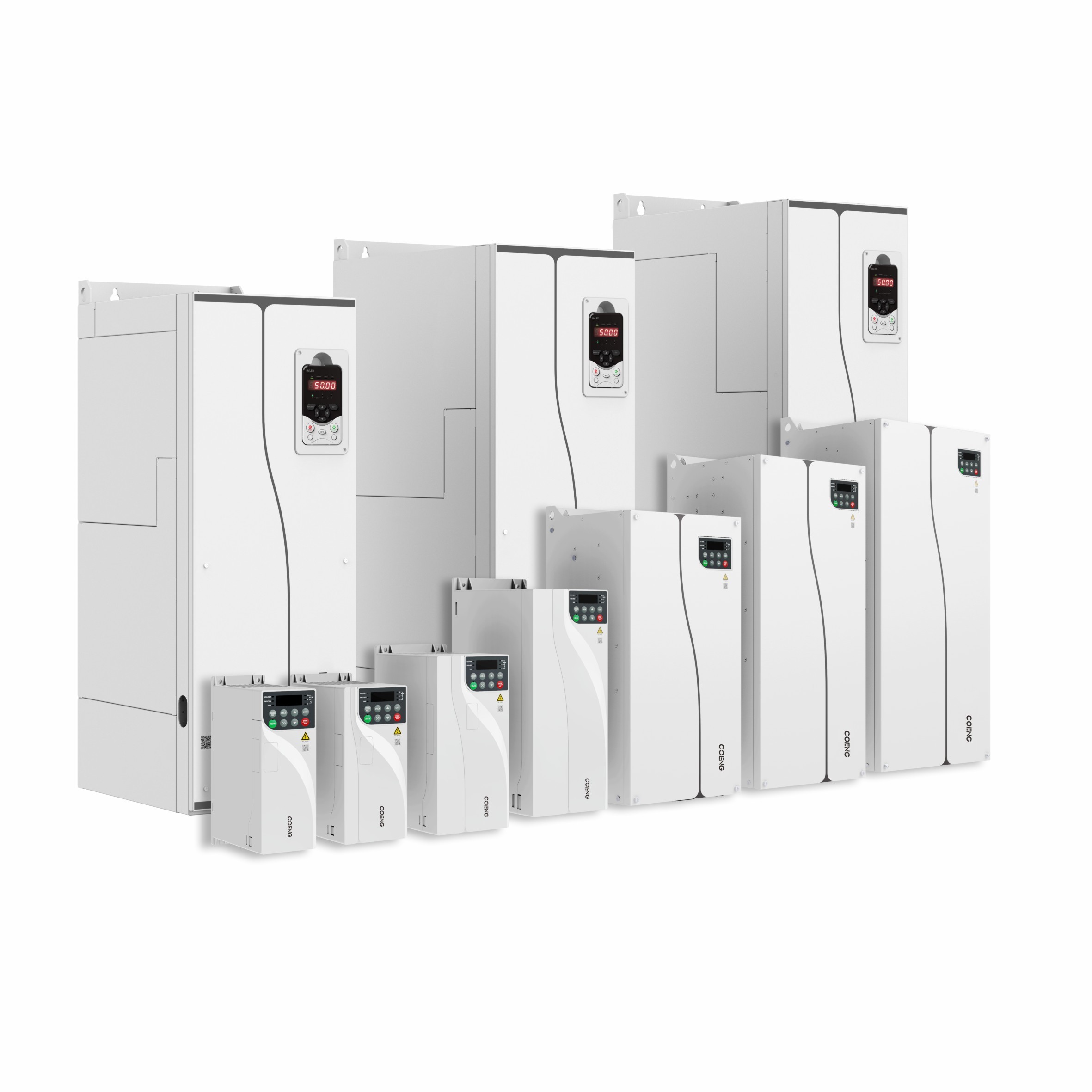

HV610 Crane VFD Frequency Converter Variable Frequency Drive

Konverter Frekuensi VFD Spesifik Derek HV610 Penggerak Frekuensi Variabel untuk Derek

Deskripsi Produk
Konverter frekuensi seri HV610 adalah konverter frekuensi khusus yang dikembangkan untuk industri pengangkatan. Agar dapat memenuhi kebutuhan aplikasi pelanggan di industri pengangkatan dengan lebih baik, produk kami didasarkan pada perspektif aplikasi pengangkatan dan mengintegrasikan kontrol anti-goyangan dan perlindungan anti-kendur. , perlindungan kait geser, kontrol rem, batas deselerasi, beban dan kecepatan, parameter makro, dan fungsi khusus lainnya diintegrasikan menjadi satu, yang sepenuhnya memastikan pengoperasian peralatan pengangkatan yang andal, efisien, aman, dan stabil.

Konverter frekuensi seri HV610 dapat digunakan secara luas pada derek, derek pengecoran, derek gulungan baja, kerekan listrik, mesin ambil, derek umum, derek pelabuhan, derek jembatan, derek menara, mesin pertambangan, rig pengeboran minyak, dan jenis pengangkatan beban lainnya.

Fitur Produk
Karakteristik spesialisasi
Kontrol anti goyangan
· Kendalikan sudut ayunan penyebar dengan mengendalikan kecepatan larinya, sehingga menekan ayunan penyebar dan mencapai kontrol yang mulus serta operasi yang efisien.
Beban dan kecepatan
· Menyesuaikan kecepatan operasi peralatan secara real time sesuai dengan perubahan beban saat ini, dengan mempertimbangkan efisiensi dan keamanan, sehingga peralatan dapat bekerja dalam kondisi kerja terbaik
Pelindung kait geser
· Kait geser terdeteksi selama proses pengereman, dan kait geser dilindungi dengan mengendalikan keluaran motor agar melayang guna mencegah kecelakaan.
Batasan perlambatan
· Penempatan sederhana dicapai melalui kerjasama batas deselerasi dan batas berhenti, sehingga objek kontrol berhenti di area aman yang telah ditentukan sebelumnya
Pelindung tali anti longgar
· Saat naik, ia berjalan pada kecepatan tetap dan mendeteksi apakah benda berat disebutkan. Ia mendeteksi apakah benda berat disebutkan dan kemudian berakselerasi perlahan untuk naik dengan stabil.
Pengoperasian tuas deteksi pengembalian nol
· Saat dinyalakan, informasi status tuas pengoperasian dapat dinilai untuk memilih apakah akan menerima perintah berjalan guna menghindari bahaya yang disebabkan oleh operasi sesaat awal setelah dinyalakan.
Parameter makro
· Mekanisme pengangkatan yang sesuai dapat dipilih sesuai dengan nilai pengaturan makro parameter pengangkatan, seperti 0: mekanisme pengangkatan, 1: mekanisme penerjemahan
Kontrol rem
· Saat inverter mulai dan berhenti, rem dikontrol dengan mendeteksi frekuensi dan arus untuk menghindari penggulungan, sehingga meningkatkan kinerja, keamanan, dan stabilitas sistem.
Pengalihan motor ganda
· Secara internal mendukung 4 set parameter motor, dan dapat menggerakkan 4 motor berbeda melalui peralihan perintah

Keandalan tinggi
Desain saluran udara independen yang inovatif
· Seluruh mesin memiliki desain saluran udara independen, dan komponen sensitif diisolasi dari saluran udara, yang sangat meningkatkan kemampuan beradaptasi produk terhadap lingkungan.
· Secara efektif mencegah debu dan kotoran masuk ke dalam inverter dan menghindari kegagalan yang disebabkan oleh korsleting listrik, kerusakan komponen, dll.
Konsep desain termal dan analisis simulasi termal profesional
· Mengadopsi perangkat lunak platform simulasi termal yang efisien dan akurat untuk memastikan keandalan termal seluruh mesin
· Teknologi dan perangkat pengujian dan verifikasi termal yang canggih secara efektif menguji hasil teoritis desain termal
Uji kenaikan suhu seluruh mesin yang ketat
· Prosedur pengujian verifikasi beban penuh dan kelebihan beban yang ketat, serta standar penerimaan kenaikan suhu yang ketat untuk komponen utama, untuk memenuhi operasi yang andal dalam jangka panjang dalam kondisi beban ekstrem
· Semua produk menjalani proses penuaan beban suhu tinggi sebelum meninggalkan pabrik, secara efektif mencegah kegagalan perangkat intersepsi yang tersebar dan memastikan kualitas produk sebelum meninggalkan pabrik.
Proses penyemprotan otomatis anti cat konformal
· Menggunakan proses penyemprotan otomatis anti-cat konformal, strategi penyemprotan yang berbeda dapat dirancang sesuai dengan papan sirkuit yang berbeda, secara efektif memastikan keseragaman penyemprotan papan sirkuit dan konsistensi batch produk

Kemampuan beradaptasi tinggi
Desain rentang tegangan lebar
· Tegangan terukur: tiga fase 380V～480V
· Frekuensi daya masukan: (50Hz/60Hz) ±5%
· Kisaran fluktuasi tegangan yang diizinkan: -15%Vac～+10%Vac
Sedikit gangguan eksternal
· Filter C3 internal dapat secara efektif menekan harmonik frekuensi tinggi yang dihasilkan oleh inverter selama operasi, memenuhi persyaratanStandar Uni Eropa EN61800-3
· Desain EMC yang sederhana dan ramah dapat secara efektif mengurangi arus bocor tanah
desain struktural
· Desain tipe buku, mengurangi volume sekitar 40% dibandingkan model tradisional
· Dapat mewujudkan pemasangan berdampingan seluruh mesin

Kinerja Luar Biasa
Teknologi penggerak motor yang komprehensif
· Mendukung kontrol penggerak motor asinkron tiga fase dan motor sinkron magnet permanen
· Mendukung kontrol V/F, vektor loop terbuka, kontrol vektor loop tertutup
·Mendukung kontrol mode kecepatan dan torsi
·Mendukung fungsi pelacakan kecepatan, arus benturan lebih kecil
Fungsi pembelajaran motorik mandiri yang akurat
· Dapat secara akurat melakukan pembelajaran mandiri parameter motor, memfasilitasi pengoperasian dan debugging, serta meningkatkan akurasi kontrol dan kecepatan respons.
· Fungsi pembelajaran mandiri yang komprehensif dan kaya, termasuk berbagai fungsi pembelajaran mandiri motorik (dinamis, statis, statis + dinamis)
Pembelajaran mandiri yang dinamis: pembelajaran mandiri beban harus diputuskan, cocok untuk situasi dengan persyaratan akurasi kontrol yang tinggi.
Pembelajaran mandiri statis: Cocok untuk situasi di mana motor tidak dapat dipisahkan dari beban untuk menghindari pembelajaran mandiri dinamis setelah peralatan dipasang.
Mode kontrol motor yang komprehensif
· Mode kontrol V/F
· Mode kontrol vektor loop terbuka (OLVC)
· Mode kontrol vektor loop tertutup (CLVC)
Torsi awal yang besar
· Vektor loop terbuka (OLVC): 0,5Hz/150%
· Vektor loop tertutup (CLVC): 0Hz/200%
Kapasitas kelebihan beban tinggi
· Kapasitas kelebihan beban: 150% arus pengenal selama 60 detik, 180% arus pengenal selama 10 detik

Desain yang nyaman
Mengoperasikan keyboard
· Mesin standar berdaya 110 kW ke bawah dilengkapi dengan papan ketik LED internal dan tidak mendukung kabel eksternal. Mesin standar berdaya 132 kW ke atas dilengkapi dengan papan ketik LED internal yang mendukung kabel eksternal.
· Input eksternal keyboard 110kW dan di bawahnya dapat dilengkapi dengan keyboard LED independen
· Keyboard operasi memiliki fungsi seperti men-debug parameter, memantau status operasi, kontrol mulai dan berhenti, serta menyalin parameter.
Berbagai fungsi yang diperluas
· Kartu komunikasi ekspansi opsional mendukung Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP dan komunikasi bus lainnya (slot kartu ekspansi SLOT1)
· Dukungan opsional untuk berbagai kartu antarmuka pelat kode (slot kartu ekspansi SLOT2)
· Dukungan opsional untuk kartu ekspansi terminal I/O (slot kartu ekspansi SLOT1, lihat deskripsi terminal "Aksesori Opsional" untuk detailnya)
Catatan: Kartu ekspansi terminal I/O opsional dan kartu ekspansi komunikasi berada di slot kartu ekspansi yang sama, dan tidak dapat dipasang dan digunakan pada saat yang bersamaan.
Mendukung berbagai fungsi aplikasi
· Saat konverter frekuensi mulai dan berhenti, rem penahan motor dapat dikontrol
· Fungsi kontrol multi-kecepatan, mewujudkan operasi 16-kecepatan melalui terminal kontrol
· Fungsi servo nol, motor dapat mencapai penguncian posisi kecepatan nol dalam mode CLVC
· Kedalaman PWM acak dapat meningkatkan kebisingan motor yang keras
· Mode operasi redundan encoder, yang dapat secara otomatis beralih ke operasi OLVC ketika encoder gagal
Latar belakang perangkat lunak debugging cepat
· Pemantauan, pengeditan parameter, dan fungsi lainnya membuat debugging dan pemeliharaan lebih mudah
· Mendukung perekaman peristiwa dan perekaman kesalahan, membuat kesalahan tidak terlihat
Fungsi pengereman yang andal
· Dengan fungsi pengereman DC
· Semua seri dilengkapi standar dengan unit pengereman internal
· Meningkatkan resistor pengereman dapat mencapai efek pengereman yang lebih baik, sekaligus menghemat ruang instalasi listrik dan biaya listrik pengguna.

Spesifikasi teknis
