High Torque Variable Frequency Drive untuk Peralatan Pertambangan IP54 Perlindungan Mekanis 3300V Output

KinerjaKarakteristik

Desain Rekayasa yang Dapat Diandalkan

• Teknologi perlindungan tembakan-melalui lengan jembatan
• Desain redundansi dan toleransi kesalahan untuk komponen utama
• Penggunaan alat daya kontak tekanan dua sisi
• Desain perlindungan IP54 dan desain tahan korosi C4-M

Desain Modular untuk Perbaikan yang Mudah

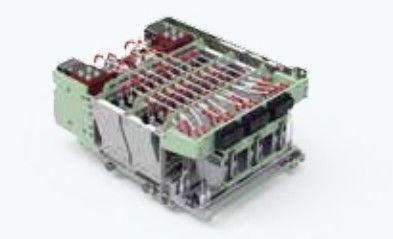

• Desain modular untuk komponen utama
• Sistem diagnostik kesalahan cerdas untuk lokasi kesalahan yang cepat
• Hanya membutuhkan 15 menit untuk perakitan/pemisahan modul fase

Kinerja kontrol yang sangat baik

• Kemampuan operasi empat kuadran
• Mendukung berbagai jenis motor
• Tanggapan torsi dinamis yang cepat dan penekanan getaran torsional
• Modulasi sinkron segmen motor
• Modulasi lebar pulsa eliminasi harmonik selektif (SHEPWM)

Kemampuan Beradaptasi

• Konfigurasi penggerak satu motor/multi-motor
• Desain ketinggian tinggi: Tidak perlu derating dalam ketinggian 2.000 m
• Desain adaptifitas grid, memungkinkan sistem untuk beradaptasi dengan ketidakseimbangan grid, harmonik grid, kedip-kedip frekuensi grid, penurunan tegangan jaringan sementara, dan naik tegangan tinggi / rendah melalui

Protokol Komunikasi & Perangkat Lunak Komisioning

• Mendukung protokol komunikasi yang dapat disesuaikan melalui modul opsional
• Sistem pemantauan yang kuat untuk pemantauan data internal, bentuk gelombang, dan informasi lainnya secara real time
• hopeInsight Latar Belakang Perangkat Lunak Komisioning Cepat

Teknologi Terdepan Internasional

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, dengan beberapa teknologi yang dinilai sebagai pemimpin internasional

Parameter teknis konverter VFD desain modular:

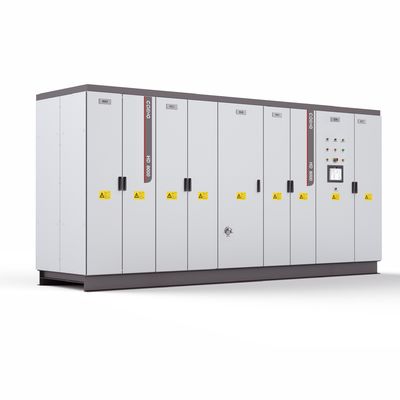

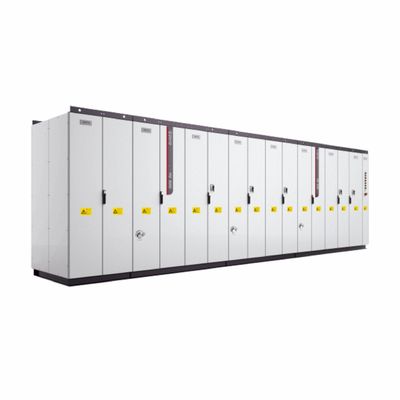

HD8000 Series Medium Voltage Engineering Drive: Efisiensi Tenaga untuk Industri yang Mendesak

Ringkasan Produk

HD8000 Series Medium Voltage Engineering Drive adalah sistem drive modular berkinerja tinggi yang dirancang untuk aplikasi industri tugas berat yang membutuhkan pasokan daya yang kuat dan kontrol yang tepat.Dirancang dengan topologi AC-DC-AC canggih, mendukung konfigurasi drive tunggal dan multi-drive, termasuk arsitektur bus DC bersama, menjadikannya ideal untuk industri seperti metalurgi, minyak dan gas, pertambangan, dan transportasi kereta api.Dengan kapasitas unit tunggal maksimum 102MVA, drive dapat menampung rentang tegangan yang luas (1900V sampai 10kV input sisi grid; 660V sampai 3300V output sisi motor),Memastikan kompatibilitas dengan standar daya global dan integrasi yang mulus ke dalam lingkungan operasi yang beragam.

Fitur Utama

Pengendalian presisi bertenaga tinggiDilengkapi dengan kontrol vektor dan kontrol torsi langsung (DTC) algoritma, seri HD8000 memberikan kecepatan yang tepat dan regulasi torsi untuk motor di bawah beban ekstrem.Kemampuan operasi multi-kuadran memungkinkan regenerasi energi yang efisien selama pengereman, mengurangi ketergantungan pada resistor eksternal.

Pendinginan dan Daya Tahan yang LanjutDengan sistem pendingin air IP54, drive ini mempertahankan kinerja optimal dalam kondisi yang keras, termasuk suhu lingkungan yang tinggi dan lingkungan berdebu.Sistem mendukung operasi overload terus menerus pada 110% arus nominal dan overload jangka pendek hingga 120% selama 60 detik, memastikan keandalan dalam proses kritis.

Penekanan Harmonik dan Stabilitas GridMenggunakan rektifisasi multi-pulsa dan teknologi rektifisi PWM aktif, drive meminimalkan distorsi harmonik (THDi <3%), meningkatkan kualitas listrik jaringan dan kepatuhan dengan standar IEC 61000-3-12.

Antarmuka Manusia-Mesin Intuitif (HMI)Layar sentuh kelas industri 15,6 inci menyediakan pemantauan real-time dari parameter operasi, diagnostik kesalahan, dan penyesuaian konfigurasi.Templat khusus aplikasi yang sudah terisi terlebih dahulu merampingkan pengaturan untuk alur kerja industri umum.

Keuntungan Unik

Skalabilitas ModularDesain modular penggerak memungkinkan penggantian komponen yang cepat dan perluasan kapasitas.meminimalkan waktu henti selama pemeliharaan atau peningkatan.

Protokol Keamanan yang KomprehensifDisertifikasi sesuai dengan standar CE, IEC, dan ATEX, drive ini menggabungkan mekanisme perlindungan multi-lapisan, termasuk penutupan overvoltage / undervoltage, deteksi fase-loss, dan peringatan overload termal.Sistem pemantauan aliran air terintegrasi mencegah kegagalan pendingin.

Pemeliharaan Prediksi CerdasAlgoritma AI tertanam menganalisis data historis dan real-time untuk memprediksi keausan komponen, seperti degradasi kapasitor atau umur kipas, memungkinkan perencanaan pemeliharaan proaktif.Akses jarak jauh melalui platform cloud terenkripsi memfasilitasi manajemen terpusat dari aset terdistribusi.
