Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV inverter vfd
| Tempat asal | Cina |
|---|---|
| Nama merek | COENG |
| Sertifikasi | CE |
| Nomor model | HD8000-3306 |
| Kuantitas min Order | 1 |
| Kemasan rincian | Kasus kayu |
| Waktu pengiriman | 10-30 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T, Western Union |
| Menyediakan kemampuan | 20000 SET/TAHUN |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Karakteristik mekanis | Penggerak sumbu tunggal/ganda, dua kuadran/empat kuadran | Tegangan terukur sisi motor | 3: 3300V 6: 6600V Tegangan: 10kV |
|---|---|---|---|
| Kekuatan | 10: 10MVA | Metode perbaikan | P: PWM D: Penyearahan dasar dioda |
| Metode pengoreksi bus umum | Kosong: perbaikan tunggal 2: perbaikan ganda | Metode bus inverter umum | Blank: tunggal D: inverter ganda T: inverter tiga |
| Menyoroti | 1900V Variable Frequency Drive (penggerak frekuensi variabel),Inverter 10kV vfd,3300V Variable Frequency Drive (penggerak frekuensi variabel) |
||
Deskripsi Produk

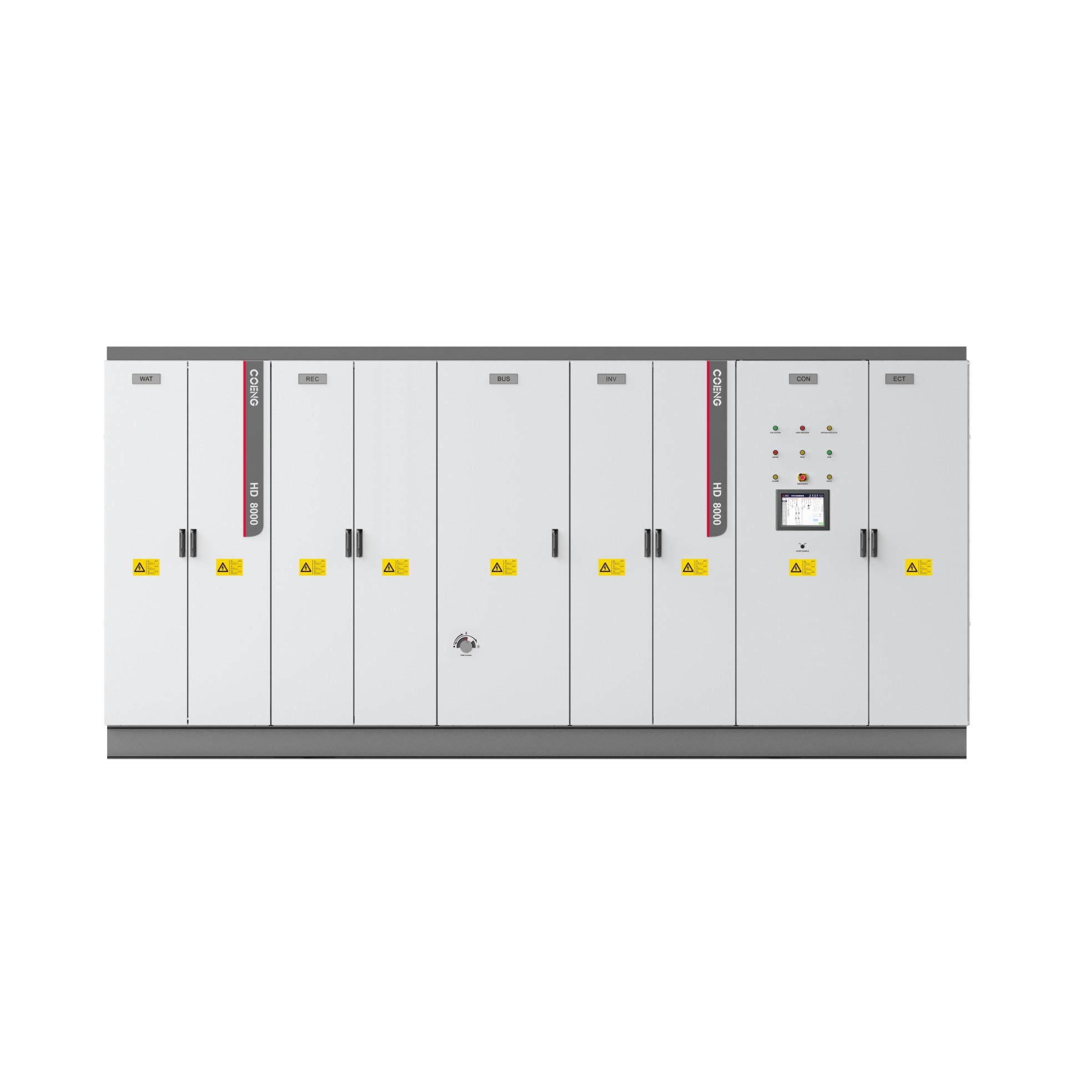

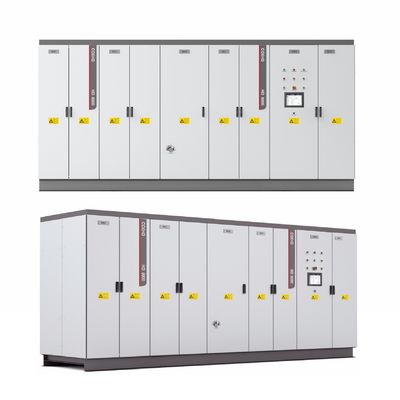

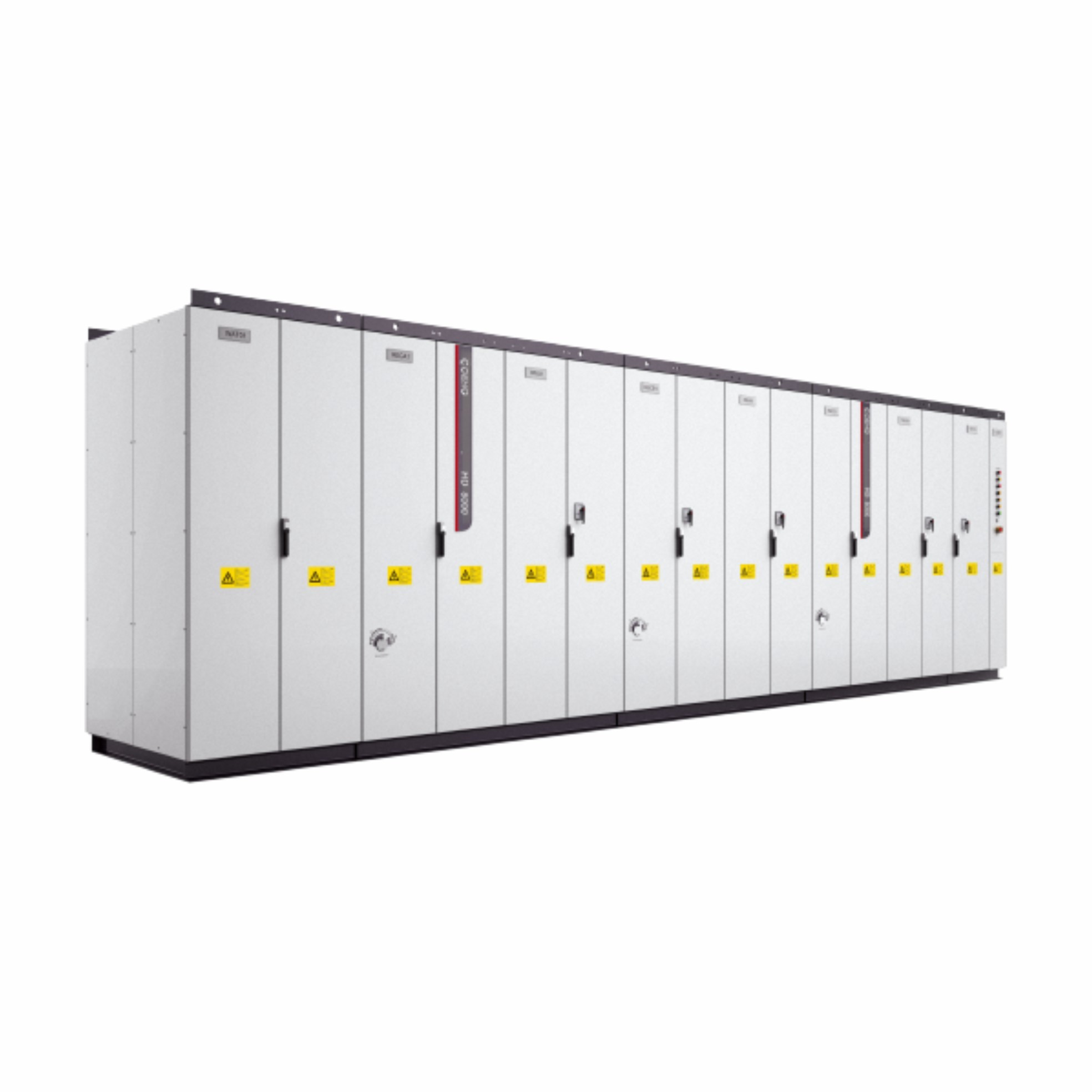

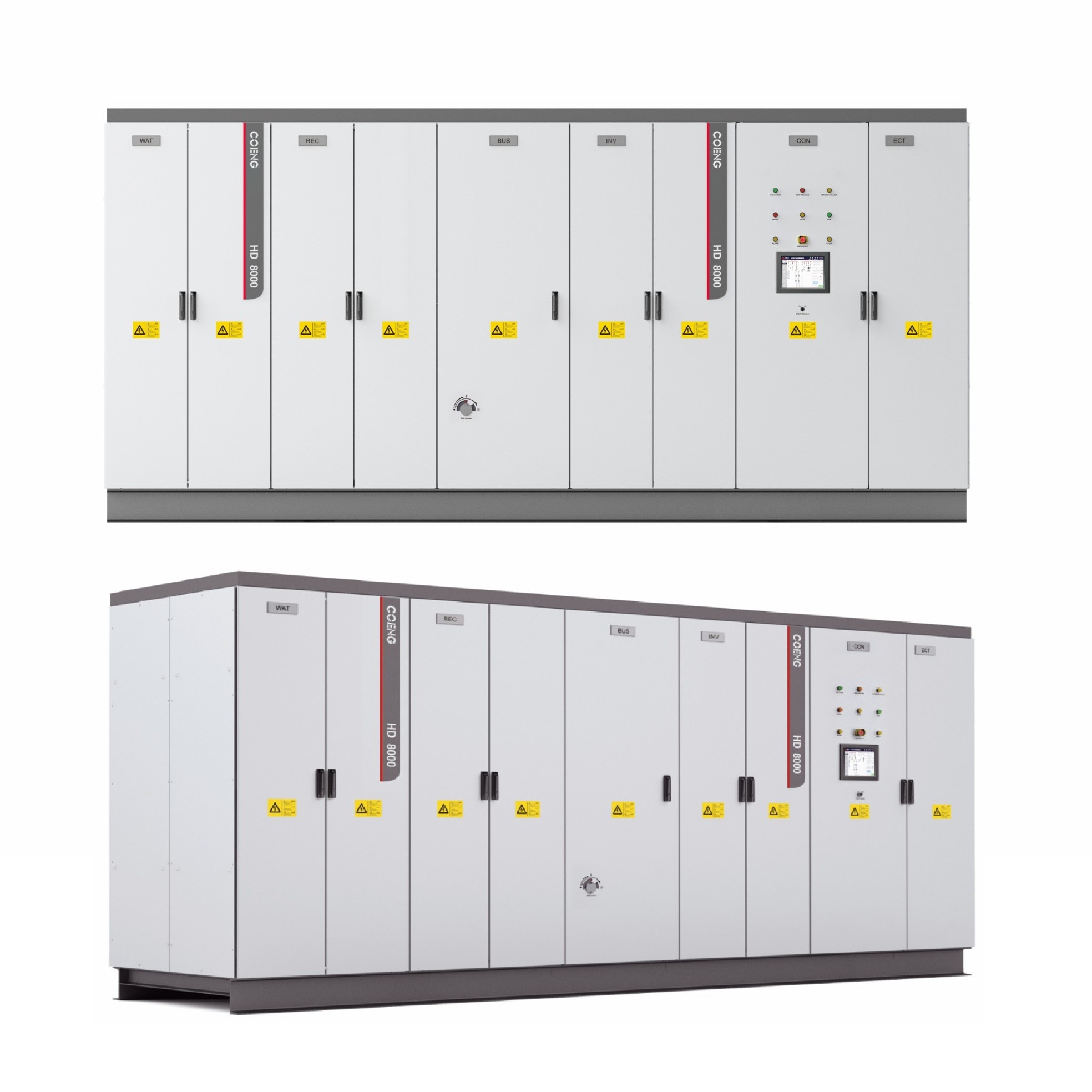

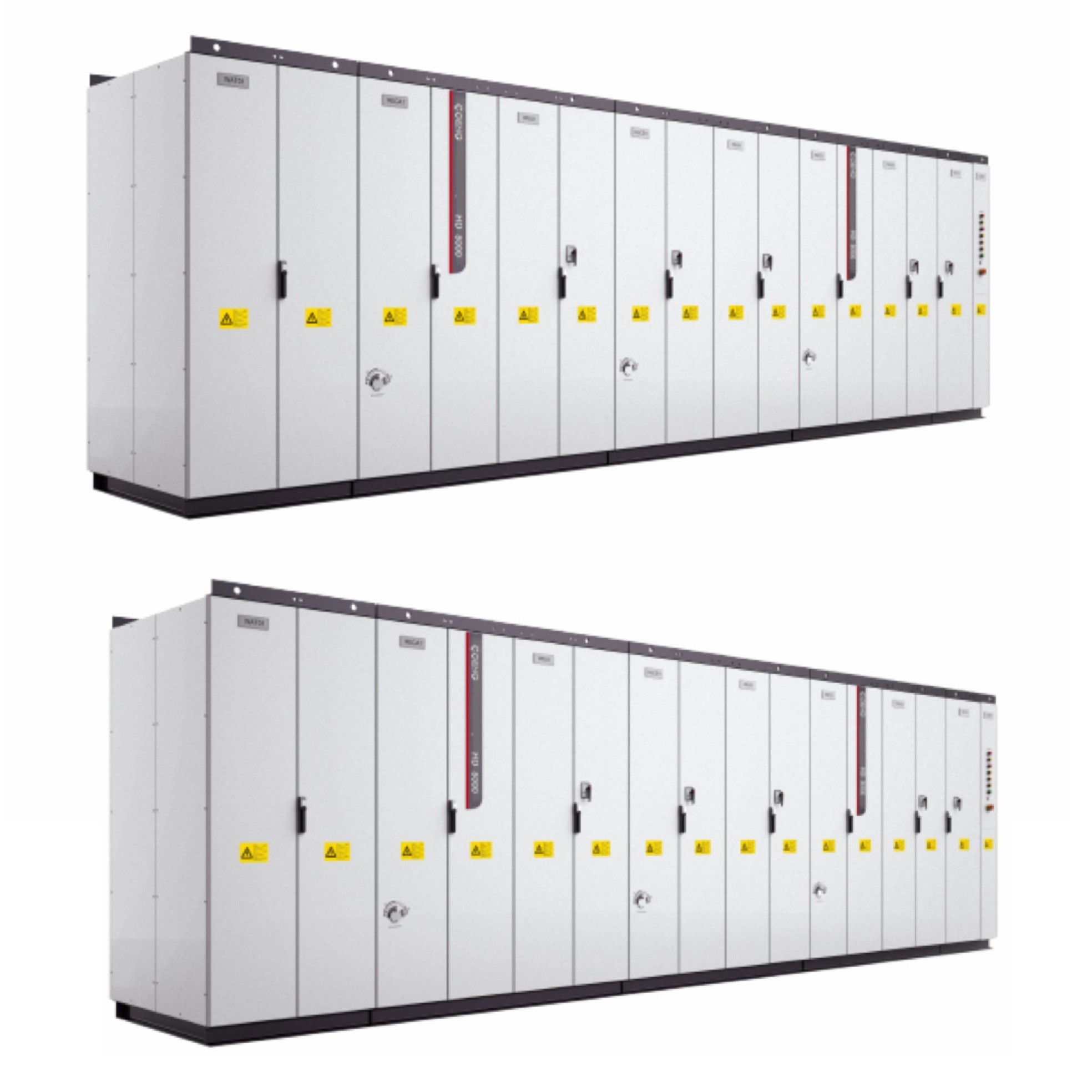

HD8000 Sistem VFD daya tinggi Konverter Penggerak Frekuensi Variabel
Aplikasi produk
- Karakteristik:penggerak sumbu tunggal/ganda, perlindungan IP54, dua kuadran/empat kuadran
- Desain:desain modular
- Pembetulan:rektifikasi dasar multi-pulsa, rektifikasi cerdas, dan rektifikasi PWM
- Tingkat tegangan:1900V3000V (3300V), 6000V, (6600V), 10000V
- Daya maksimum:30MVA (tunggal) 60MVA (paralel)
- Motor yang kompatibel:motor induksi asinkron, motor sinkron magnet permanen, motor sinkron tereksitasi secara elektrik
- Metode pengendalian:V/F, kontrol vektor loop tertutup dengan sensor, kontrol vektor loop terbuka tanpa sensor
- Pendinginan:pendinginan air
Spesifikasi Teknis
| Spesifikasi Teknis HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Ektiifikasi dasar | Tegangan masukan | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| Frekuensi masukan | 45Hz-66Hz | |||||||||||||
| Kelebihan muatan | 110%@ diberi nilai saat ini, 120%@ diberi nilai saat ini 60an | |||||||||||||
| Effiefisiensi | ≥99% | |||||||||||||
| Faktor kekuatan | ≥0,95 (Arus terukur, dilengkapi dengan reaktor input AC 2%) | |||||||||||||
| Perlindungan | perlindungan kelebihan beban, perlindungan panas berlebih, perlindungan hubung singkat, penilaian awal kesalahan, dll | |||||||||||||
| RekPWM klarifikasi |
Frekuensi masukan | 45Hz-66Hz | ||||||||||||
| Kelebihan muatan | 110%@ diberi nilai saat ini, 120%@ diberi nilai saat ini 60an | |||||||||||||
| Effiefisiensi | ≥98,5% | |||||||||||||
| Faktor kekuatan | dapat disesuaikan (default 1) | |||||||||||||
| Perlindungan | perlindungan kelebihan beban, perlindungan panas berlebih, perlindungan hubung singkat, penilaian awal kesalahan, dll | |||||||||||||
| Pembalik | Tegangan keluaran | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| Frekuensi keluaran maksimal |
110Hz |
|||||||||||||
| Akurasi stabil kecepatan | OLVC: 0,01%, CLVC: 0,01% | OLVC: 0,01%, CLVC: 0,01% | ||||||||||||
| Kecepatan pulsa | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Mulai torsi | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| Kontrol torsi | V/F: Ya, OLVC: Ya, CLVC: Ya | V/F: Ya, OLVC: Ya, CLVC: Ya | ||||||||||||
| Akurasi torsi | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Waktu respons torsi | OLVC: 5 md, CLVC: 5 md | OLVC: 5 md, CLVC: 5 md | ||||||||||||
| Memutar waktu respons | OLVC: 100 md, CLVC: 100 md | OLVC: 150 md, CLVC: 150 md | ||||||||||||
| Setara penurunan dinamis | OLVC: 0,5%*dtk, CLVC: 0,25%*dtk | OLVC: 1%*dtk, CLVC: 0,5%*dtk | ||||||||||||
| Kelebihan muatan | 110%@nilai saat ini, 120%@nilai saat ini 60an | |||||||||||||
| Lingkungan | Suhu | suhu masuk ≤40 | ||||||||||||
| Ketinggian | ≤4000m (penurunan rating 2000m~4000m) | |||||||||||||
| Data Mekanis | perlindungan kekayaan intelektual | IP54 | ||||||||||||
| Pendinginan | Pendinginan air | |||||||||||||
| Anti korosi | C4-M | |||||||||||||
| Tabel Pemilihan Seri HD8000 | ||||||||||||||
| Modul | Tegangan Jaringan | Tegangan Motor | Kekuatan | DinilaiSaya | Maks f | Ukuran (L*L*T) (mm) | Catatan | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | Berisi lemari pendingin air | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Fungsi Penggerak Frekuensi Variabel (VFD)
Penggerak Frekuensi Variabel (VFD) adalah perangkat elektronik yang digunakan untuk mengontrol kecepatan dan torsi motor listrik. Mereka banyak digunakan dalam aplikasi industri dan komersial. Berikut fungsi utama PKS:
1. Kontrol Kecepatan
- Kecepatan Motor yang Dapat Disesuaikan: VFD memungkinkan kontrol kecepatan motor secara presisi sesuai dengan kebutuhan operasional, yang sangat penting untuk aplikasi seperti kipas, pompa, dan konveyor yang memerlukan kecepatan bervariasi.
2. Penghematan Energi
- Mengurangi Konsumsi Energi: Dengan menyesuaikan kecepatan motor, VFD dapat menurunkan penggunaan energi secara signifikan. Dalam banyak aplikasi, motor biasanya berjalan pada beban yang lebih rendah, dan menggunakan VFD dapat menghemat energi dalam jumlah besar.
- Efisiensi Operasional yang Dioptimalkan: VFD membantu peralatan bekerja pada titik efisiensi optimalnya, sehingga mengurangi pemborosan energi yang tidak perlu.
3. Memulai dan Menghentikan dengan Lembut
- Awal yang Mulus: VFD memungkinkan start lembut pada motor, meminimalkan lonjakan listrik dan tekanan mekanis, sehingga meningkatkan masa pakai motor dan peralatan yang terhubung.
- Berhenti Terkendali: Mereka memberikan perlambatan terkendali, menghindari penghentian mendadak yang dapat menyebabkan guncangan mekanis.
4. Kontrol Torsi
- Manajemen Torsi yang Tepat: VFD memungkinkan mempertahankan torsi konstan pada kecepatan berbeda, yang penting untuk aplikasi yang memerlukan kontrol torsi presisi, seperti derek dan sistem penanganan material.
5. Peningkatan Pengendalian Proses
- Regulasi Aliran dan Tekanan: Dalam aplikasi pompa dan kipas, VFD dapat menyesuaikan aliran dan tekanan berdasarkan permintaan waktu nyata, sehingga meningkatkan stabilitas dan fleksibilitas proses produksi.
- Dukungan untuk Otomatisasi: VFD dapat diintegrasikan dengan sensor dan sistem kontrol untuk mendukung otomatisasi yang lebih kompleks, sehingga meningkatkan efisiensi produksi secara keseluruhan.
6. Pengurangan Kebisingan dan Getaran
- Kebisingan Pengoperasian yang Lebih Rendah: Dengan mengaktifkan penyesuaian kecepatan yang mulus, VFD dapat mengurangi tingkat kebisingan operasional, sehingga menciptakan lingkungan kerja yang lebih baik.
- Getaran yang Diminimalkan: Pengoperasian kecepatan stabil membantu mengurangi getaran mekanis, memperpanjang umur peralatan.
7. Fitur Perlindungan
- Perlindungan Kelebihan Beban dan Hubungan Pendek: VFD modern dilengkapi dengan berbagai fitur perlindungan, termasuk perlindungan beban berlebih, korsleting, dan panas berlebih, memastikan pengoperasian motor dan sistem penggerak yang aman.
- Pemantauan Kesalahan: VFD dapat memonitor kondisi sistem secara real time, dengan cepat mendeteksi dan mengingatkan pengguna akan kesalahan, sehingga meminimalkan downtime.
Kesimpulan
Penggerak Frekuensi Variabel memainkan peran penting dalam aplikasi industri dan komersial modern. Dengan memberikan kontrol kecepatan dan torsi yang presisi, serta penghematan energi dan fitur pelindung, VFD membantu meningkatkan efisiensi, mengurangi konsumsi energi, dan memperpanjang umur peralatan. Seiring kemajuan teknologi, jangkauan aplikasi dan fungsi PKS terus berkembang.
Karakteristik Produk
Konsep desain teknik
Karakteristik
· Perlindungan IP54 sehingga sistem memiliki kemampuan adaptasi lingkungan yang super kuat
· Desain komponen utama yang berlebihan untuk mengurangi kemungkinan downtime sistem
· IGCT dan thyristor canggih yang membuat sistem tenaga memiliki keandalan yang sangat tinggi
· Mengadopsi paket tekan ganda, kinerja pembuangan panas luar biasa yang menjadikan sistem dengan kepadatan daya sangat tinggi
· Sistem kesalahan perlindungan kelas satu
· Sistem pemantauan yang kuat untuk menyediakan data lengkap bagi pelanggan
· Banyak aksesoris opsional
Perlindungan
· Pra-penilaian IGCT + lengan sirkuit jembatan melalui teknologi perlindungan
· Deteksi real-time dari nilai sesaat arus terminal AC yang melarang tindakan mematikan arus tinggi
Kontrol luar biasa
· Operasi ganda empat kuadran untuk memenuhi umpan balik energi listrik dan pengereman
· Respon dinamis torsi cepat untuk memenuhi persyaratan sistem dalam menekan resonansi mekanis
· Motor dimodulasi secara serempak dalam beberapa bagian untuk memenuhi persyaratan kinerja tinggi dari penggulungan baja, kerekan, dll.
· Disesuaikan dengan berbagai motor (motor induksi, motor sinkron magnet permanen, motor sinkron tereksitasi listrik, dll.)
Kurva Kelebihan Beban
· 110%@nilai saat ini, 120%@nilai saat ini 60an
Desain Rekayasa
Desain modular
· Sistem diagnosis kesalahan cerdas, penentuan posisi cepat
· Desain modular komponen utama, konsistensi tinggi dan keandalan tinggi
· Perawatan yang mudah
Desain seismik intensif
· IEC60721 3M5 kondisi mekanis-operasi yang stabil
· Desain mekanis yang tepat memastikan ketahanan gempa yang intensif
Protokol komunikasi yang dapat disesuaikan
· mendukung protokol komunikasi yang sudah ada, yang dapat mewujudkan koneksi tanpa batas dengan PLC yang melekat dan lebih mudah untuk penggantian dan pemeliharaan
· Mendukung bus lapangan: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Jaminan Keandalan HD8000
Produksi standar dan pengujian pabrik
· Proses pengujian dikontrol secara otomatis dan seluruh proses dapat dilacak
· Semua produk menjalani uji penuaan 100%V dan 100%Pn sebelum pengiriman
· Sistem manajemen MES yang sempurna untuk memastikan efisiensi produksi
· Platform pengujian terdepan di industri dan dapat memastikan kualitas produk karena dapat memenuhi level tegangan yang berbeda dan mode penyearah yang berbeda dari uji beban penuh penggerak
Perangkat Lunak Debugging Cepat HD8000
· Perangkat lunak debugging cepat terhubung ke PC melalui serat optik. Perangkat lunak ini memiliki sejumlah besar fungsi debugging profesional, seperti pengaturan parameter batch, pengunduhan data kesalahan dan analisis bentuk gelombang, osiloskop berkecepatan tinggi, dan sejumlah besar fungsi pengeditan. Perangkat lunak ini mendukung komunikasi serial atau Ethernet, sehingga perangkat lunak dapat memelihara VFD melalui komunikasi serial, atau memelihara VFD di ruang kendali pusat melalui Ethernet.
