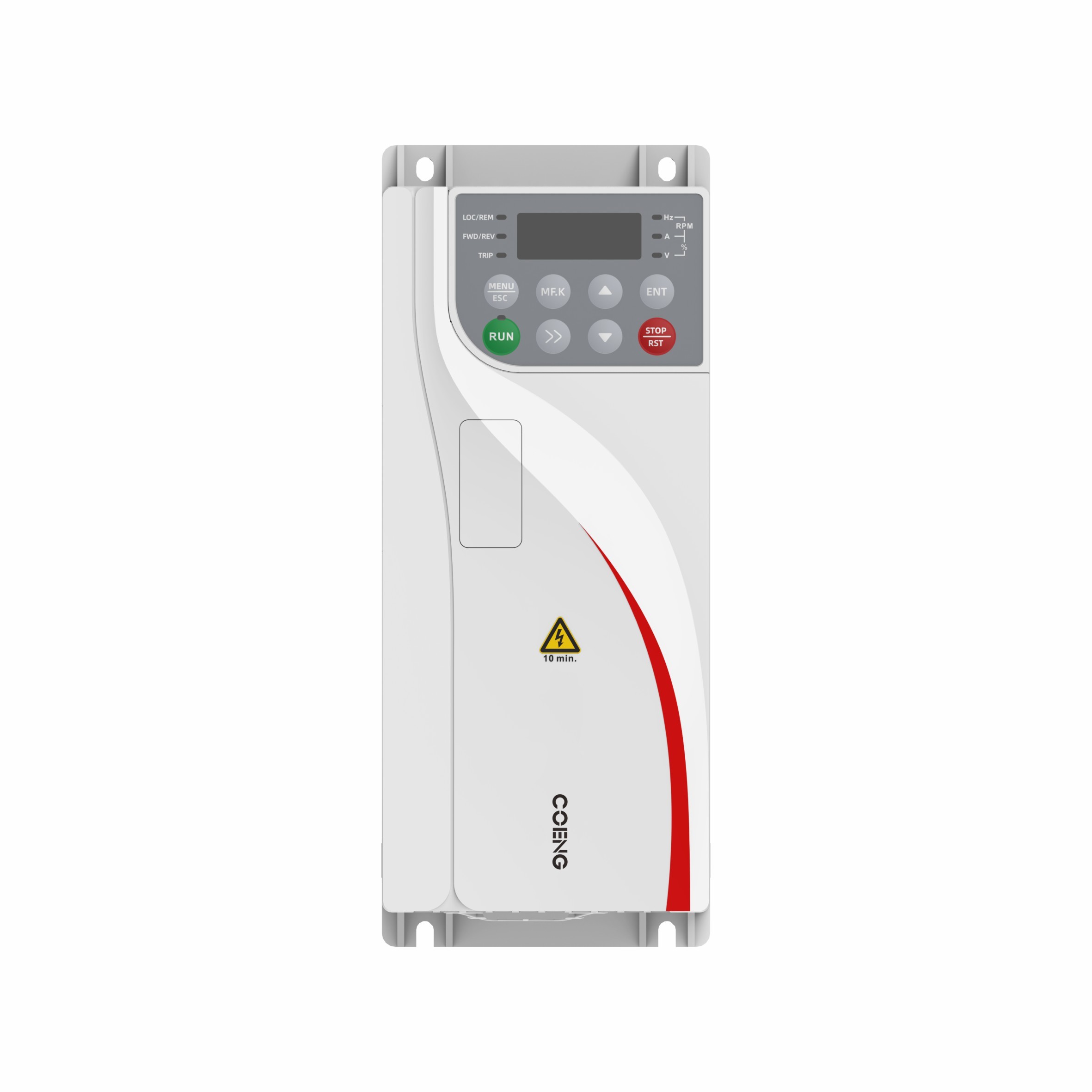

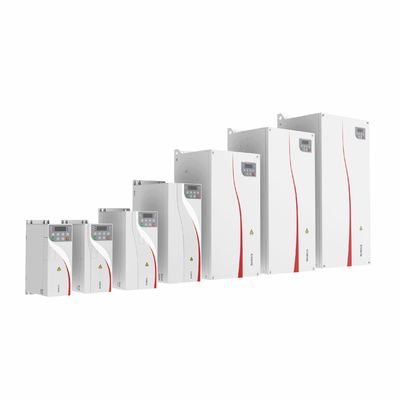

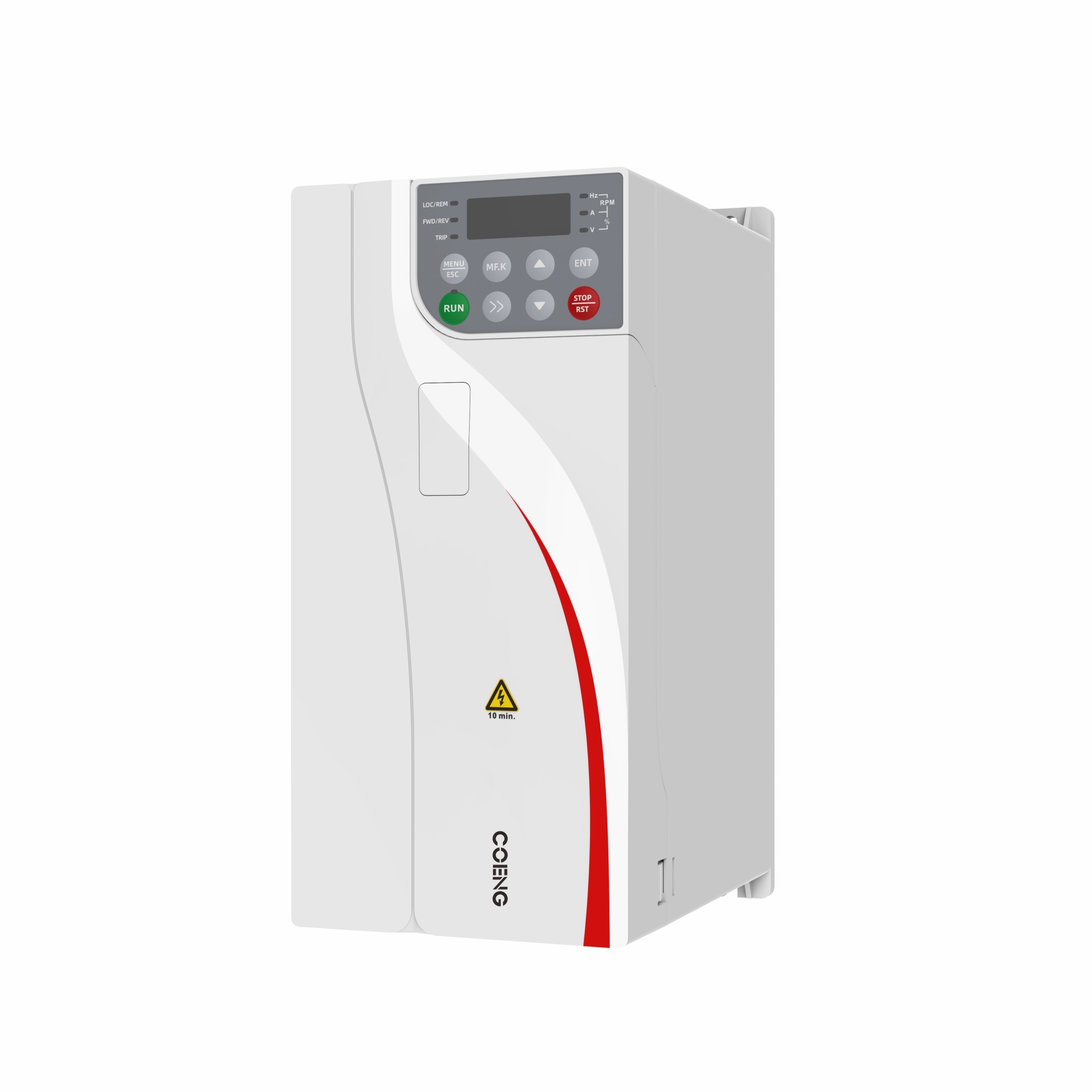

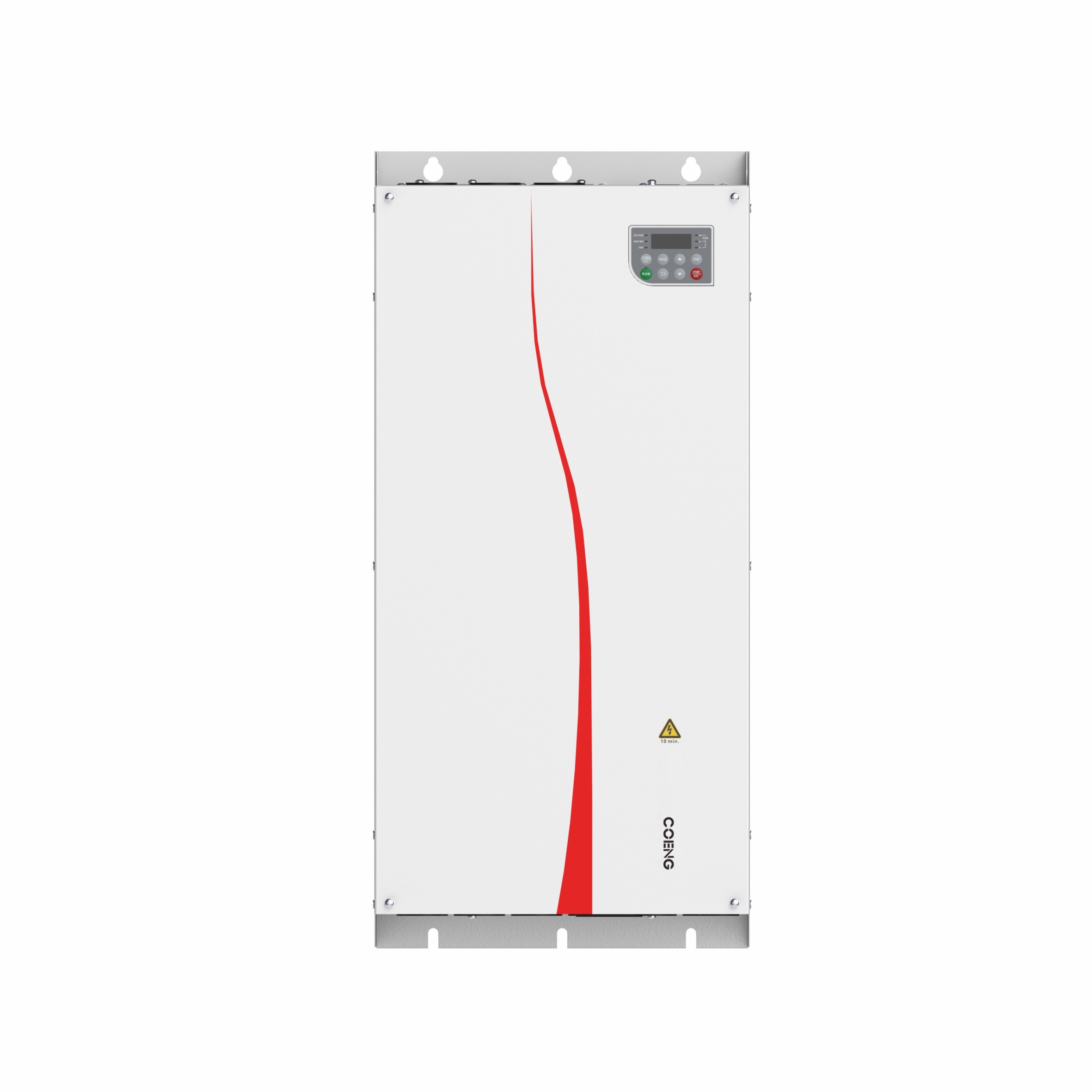

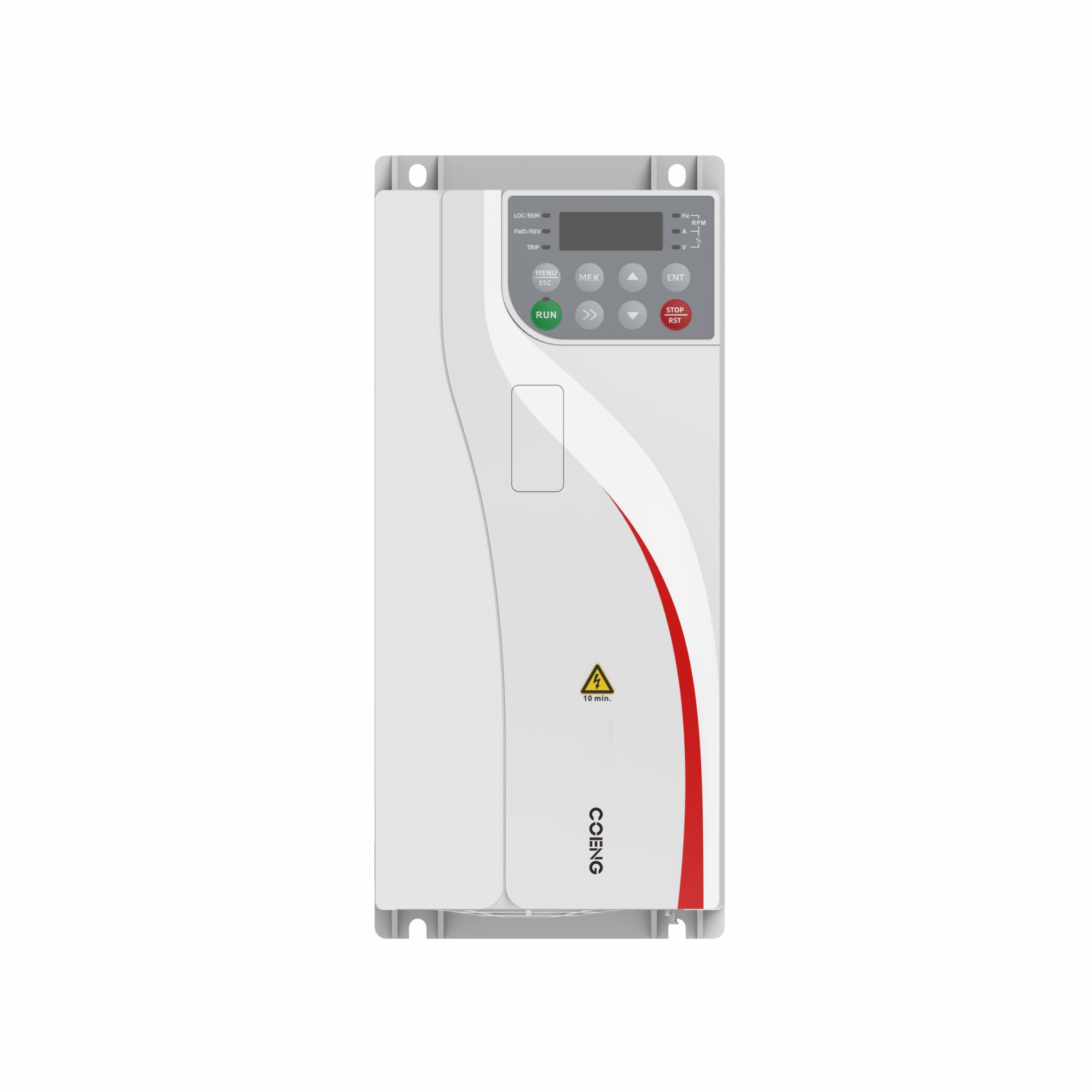

HV510 Variable Frequency Drive Vektor Inverter VFD Vektor Frekuensi Konverter

  • HV510 Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter
  • HV510 Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter
  • HV510 Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter
  • HV510 Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter
  • HV510 Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter
  • HV510 Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter
Tempat asal Cina
Nama merek COENG
Sertifikasi EC
Nomor model HV510
Kuantitas min Order 1
Kemasan rincian karton, kasus kayu lapis
Waktu pengiriman 10-30 hari kerja
Syarat-syarat pembayaran L/C, T/T, Western Union
Menyediakan kemampuan 20000/set

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Tegangan Masuk 380V (-15%) - 480V (+10%), Tiga fase Frekuensi daya masukan (50Hz/60Hz)±5%
Ketidakseimbangan tegangan masukan ≤3% Tegangan Keluar Tegangan Masukan 0V
Frekuensi output 0Hz-1500Hz Peringkat perlindungan IP20
Metode Pendinginan Pendinginan udara Kelembaban 15%-95%, Tidak ada Kondensasi
Menyoroti

HV510 Variable Frequency Drive (penggerak frekuensi variabel)

,

Inverter vektor

,

VFD Vektor Frequency Converter
Tinggalkan pesan
Deskripsi Produk

HV510 Penggerak Frekuensi Variabel Berkinerja Tinggi Inverter Vektor VFD Konverter Frekuensi Vektor

Variable Frequency Drive Vector Inverter Deskripsi Produk

Inverter frekuensi seri HV510 adalah generasi baru inverter vektor berkinerja tinggi,yang mengadopsi teknologi kontrol vektor loop terbuka dan tertutup berkinerja tinggi untuk mendukung motor asinkron dan magnet permanen penggerak kontrol motor sinkronPerforma yang sangat baik, kinerja yang ditingkatkan dan desain kepadatan daya tinggi meningkatkan kinerja industri Kemudahan penggunaan, keandalan, stabilitas lingkungan, keanekaragaman fungsional produk,fleksibilitas aplikasi dan keuntungan lain dalam lingkungan aplikasi telah meningkatkan standar desain dan mengoptimalkan ruang instalasi, dll, meningkatkan pengalaman pengguna dalam banyak aspek. inverter frekuensi seri HV510 adalah generasi baru inverter vektor berkinerja tinggi,yang mengadopsi teknologi kontrol vektor loop terbuka dan tertutup berkinerja tinggi untuk mendukung motor asinkron dan magnet permanen penggerak kontrol motor sinkronPerforma yang sangat baik, kinerja yang ditingkatkan dan desain kepadatan daya tinggi meningkatkan kinerja industri Kemudahan penggunaan, keandalan, stabilitas lingkungan, keanekaragaman fungsional produk,fleksibilitas aplikasi dan keuntungan lain dalam lingkungan aplikasi telah meningkatkan standar desain dan mengoptimalkan ruang instalasi, dll, meningkatkan pengalaman pengguna dalam banyak aspek.



Inverter frekuensi seri HV510 banyak digunakan dalam mengemudi berbagai peralatan produksi otomatis seperti metalurgi, angkat, minyak bumi, alat mesin, plastik, produk logam, pembuatan kertas,tekstil, pencetakan dan kemasan, dll.

Spesifikasi Teknis Inverter Vektor Drive Frekuensi Variabel

Spesifikasi Teknis

Kekuatan
input/output

Tegangan input (Uin)

380V (-15%) - 480V (+ 10%), tiga fase

Daya masukan
frekuensi

(50Hz/60Hz) ± 5%

Tegangan masukan
ketidakseimbangan

≤ 3%

Tegangan output

Tegangan input 0V

Frekuensi output

0Hz-1500Hz

Pengendalian
Kinerja

Jenis mesin

Motor asinkron/magnet permanen motor sinkron

Modus kontrol

V/F, OLVC (pengendalian vektor loop terbuka), CLVC (pengendalian vektor loop tertutup)

Jangkauan kecepatan

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Torsi awal

VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz)

Keakuratan torsi

≤±5%, dalam mode kontrol vektor

Pulsa torsi

≤±5%, dalam mode kontrol vektor

Stabilitas kecepatan

OLVC: 0,2%; CLVC: 0,1%

Tanggapan torsi

≤ 5ms, dalam mode kontrol vektor

Akselerasi/decel
waktu pembekuan

0.0s3200.0s; 0.0min3200.0min

Peningkatan torsi

00,0%-30,0%

Kapasitas overload

G-model: 150% 1min/5min, 180% 3s/5min
P-model: 110% 1 menit/5 menit, 150% 3s/5 menit

Kurva V/F

Jenis garis lurus, tipe multi-titik, modus separasi setengah V/F, modus pemisahan lengkap V/F

Resolusi frekuensi input

Pengaturan digital: 0.01Hz; pengaturan analog: 0.01Hz

Utama
fungsi

Kurva akselerasi/dekelerasi

Garis lurus, kurva S

PLC sederhana, referensi multi-kecepatan

16 segmen kecepatan yang didukung melalui terminal kontrol

Pengaturan tegangan otomatis (AVR)

Otomatis menjaga tegangan output konstan ketika tegangan grid bervariasi dalam kisaran tertentu

Kontrol panjang tetap

Kontrol panjang tetap

PID terintegrasi

Mudah membentuk sistem kontrol loop tertutup

Mengubah multi-motor

Dengan 2 set parameter motor, beralih antara 2 motor dapat direalisasikan

Virtual IO

Dengan 8 set DI / DO virtual, kontrol logika sederhana dapat direalisasikan

Kontrol stall overvoltage/overcurrent

Arus dan tegangan dapat dibatasi secara otomatis selama operasi untuk mencegah perjalanan sering karena overcurrent dan overvoltage

Mulai kembali setelah gagal listrik

Inverter dapat beroperasi secara otomatis ketika menyalakan kembali setelah kegagalan listrik

Batas arus cepat

Gangguan arus berlebih yang sering dapat dihindari

Input dan
output
fungsi

Mode referensi frekuensi

Keypad, terminal UP/DOWN, multi-referensi, referensi pulsa, komunikasi

Terminal input analog

AI1, AI2: 0V-10V/0 (4) mA-20mA

Terminal input digital

DI1-DI5, 5 terminal input digital yang dapat diprogram dengan isolasi optik, kompatibel dengan input sinking/sourcing.
DI5 mendukung input pulsa berkecepatan tinggi dengan frekuensi input maksimum 100kHz

Terminal output digital

Output kolektor terbuka; rentang tegangan output: 0V-24V; kapasitas beban arus: 50mA.
DO1 mendukung output pulsa kecepatan tinggi dengan frekuensi output maksimum 100 kHz.

Terminal output analog

1 saluran 0V-10V/0(4) mA-20mA

Output relay

1-saluran kontak Bentuk C, NO+NC

Mengandung
nce

Protokol Komunikasi

Modbus RTU (konfigurasi standar); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (konfigurasi opsional)

Penggunaan

Ketinggian

≤ 1000m: tidak perlu untuk menurunkan; 1000-3000m: dengan penurunan arus sebesar 1% per 100m meningkat

Suhu lingkungan

-25°C-+40°C (derating diizinkan dalam kisaran 40°C-55°C)

Kelembaban

15%-95%, tidak ada kondensasi

Getaran

3M3, IEC60721-3-3

Suhu penyimpanan

-40°C-+70°C

Tempat operasi

Di dalam ruangan tanpa sinar matahari langsung, gas mudah terbakar dan korosif, cairan dan partikel konduktif, dll.

Aksesoris opsional

Kartu encoder, kartu ekspansi komunikasi, kartu ekspansi IO

Perlindungan

Perlindungan terhadap sirkuit pendek, arus berlebihan, overload, overvoltage, undervoltage, fase loss, overtemperature, kesalahan eksternal, dll.

Metode pemasangan

Dipasang dalam lemari

Peringkat perlindungan

IP20

Metode pendinginan

Pendingin udara

Fitur Produk Inverter Vektor Penggerak Frekuensi Variabel

Aman dan dapat diandalkan

Desain struktural yang andal

  • Desain saluran udara independen yang inovatif meningkatkan kinerja disipasi panas produk dan daya adaptasi lingkungan
  • Desain tipe buku sangat menghemat ruang instalasi di lemari pengguna

Desain termal profesional

  • Mengadopsi perangkat lunak platform simulasi termal yang efisien dan akurat untuk memastikan keandalan termal seluruh mesin
  • Teknologi pengujian dan verifikasi termal dan perangkat canggih secara efektif menguji hasil teoritis desain termal

Tes kenaikan suhu yang ketat

  • Seluruh mesin suhu pengujian kenaikan mengadopsi ketat penuh beban dan overload verifikasi prosedur pengujian
  • Penuaan suhu tinggi dan beban di luar pabrik, mencegah dan mencegat kegagalan perangkat yang tersebar secara efektif

Desain anti interferensi yang efektif

  • Filter C3 internal, yang dapat secara efektif menekan harmonik frekuensi tinggi yang dihasilkan oleh inverter
  • Desain EMC inovatif dapat secara efektif mengurangi arus kebocoran ke tanah

Fitur perlindungan yang komprehensif

  • Seluruh seri memiliki fungsi perlindungan seperti over-voltage, under-voltage, over-current, phase loss, over-speed, rotor tersumbat, overload, perlindungan suhu motor,dan sambungan pendek ke tanah.
  • Berdasarkan tingkat keparahan jenis kesalahan, dapat diatur untuk peringatan dini, matikan kesalahan dan operasi berkelanjutan untuk memfasilitasi pemeliharaan harian.



Kinerja yang sangat baik

Teknologi penggerak motor canggih

  • Dapat mendukung motor asinkron dan motor sinkron untuk mencapai kontrol vektor arus berkinerja tinggi
  • Dapat mendukung dua set kontrol pemutar parameter motor
  • Dapat mendukung kecepatan motor dan torsi mode kontrol

Fungsi belajar mandiri yang kaya

  • Kemampuan pengidentifikasian parameter motor yang akurat untuk meningkatkan akurasi kontrol motor dan kecepatan respons
  • Modus belajar mandiri yang beragam dan komprehensif untuk mendukung kebutuhan identifikasi motorik dalam skenario yang berbeda

Fungsi rem yang sempurna

  • Dukungan fungsi start dan stop DC braking
  • Fungsi over-excitation dapat secara efektif menekan kenaikan tegangan bus selama decelerasi dan menghindari kesalahan over-voltage yang sering terjadi.
  • Semua seri dapat memiliki unit rem built-in, menghemat ruang instalasi dan biaya listrik

Kemampuan overload yang kuat

  • Kapasitas kelebihan beban yang tinggi, mampu beroperasi dengan andal untuk waktu yang lama dalam kondisi beban ekstrem
  • Kapasitas overload ringan: 1,1 kali operasi arus nominal selama 1 menit, 1,5 kali operasi arus nominal selama 10 detik
  • Kapasitas overload berat: 1,5 kali operasi arus nominal selama 1 menit, 2 kali operasi arus nominal selama 3 detik

Fungsi kaya

Fungsi diperluas yang beragam

  • Opsi kartu komunikasi, mendukung berbagai protokol komunikasi arus utama saat ini: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, dll.
  • Pilihan kartu encoder, mendukung kabel encoder tambahan dan resolver
  • Opsi kartu terminal I/O membuat fungsi terminal lebih kaya
  • Opsi keyboard eksternal membuat debugging lebih mudah dan lebih mudah

Catatan: Kartu ekspansi terminal I/O opsional dan kartu ekspansi komunikasi berada di slot kartu ekspansi yang sama, dan mereka tidak dapat dipasang dan digunakan pada saat yang sama



Perangkat lunak debugging cepat latar belakang

  • Mendukung pencatatan peristiwa inverter dan fungsi osiloskop virtual
  • Mendukung pengeditan parameter dan pemantauan status, membuat debugging dan pemeliharaan lebih nyaman

Output frekuensi tinggi

  • Output dapat mencapai hingga 1500Hz, cocok untuk frekuensi tinggi dan kecepatan tinggi motor

Fungsi perangkat lunak aplikasi unggulan

  • Kontrol master-slave: cocok untuk kontrol master-slave sinkron dari 2 atau lebih motor
  • Fungsi PLC sederhana: dapat menyelesaikan hingga 16 segmen waktu dan operasi siklus kecepatan tetap
  • Fungsi PID: cocok untuk sistem loop tertutup untuk kontrol proses seperti suhu konstan, tekanan konstan, tegangan, dll.
  • Virtual I/O: Pengendalian logika internal sederhana dapat dicapai melalui pengaturan sederhana
  • Pemadaman listrik dan fungsi restart: Ketika inverter dimatikan dan dihidupkan kembali selama operasi, operasi otomatis dapat direalisasikan
  • Fungsi switching multi-motor: dapat menyimpan dua set parameter motor untuk mencapai kontrol switching
  • Fungsi servo nol: Selama kontrol loop tertutup, motor dapat dikunci pada kecepatan nol untuk mencapai efek melayang kecepatan nol.
  • Fungsi frekuensi ayunan: cocok untuk peralatan pengolahan serat tekstil dan kimia yang dapat meningkatkan kualitas bobot spindle
  • Random PWM kedalaman: dapat meningkatkan kebisingan keras dari motor
  • Operasi encoder redundant: cocok untuk operasi loop tertutup. Ketika encoder gagal, itu dapat secara otomatis beralih ke operasi loop terbuka.
