HD8000 Tekanan Sedeng Teknik VFD Sistem Vfds Daya Tinggi
| Tempat asal | Cina |
|---|---|
| Nama merek | COENG |
| Sertifikasi | CE |
| Nomor model | HD8000 |
| Kuantitas min Order | 1 |
| Kemasan rincian | Kasus kayu |
| Waktu pengiriman | 10-30 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T, Western Union |
| Menyediakan kemampuan | 20000 SET/TAHUN |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Tegangan terukur sisi grid | 2: 1900V 3: 3300V 6: 6600V Tegangan: 10kV | Tegangan terukur sisi motor | 3: 3300V 6: 6600V Tegangan: 10kV |
|---|---|---|---|
| Kekuatan | 10: 10MVA | Metode perbaikan | P: PWM D: Penyearahan dasar dioda |
| Metode pengoreksi bus umum | Kosong: perbaikan tunggal 2: perbaikan ganda | Metode bus inverter umum | Blank: tunggal D: inverter ganda T: inverter tiga |
| Menyoroti | Sistem VFD HD8000,vfds,Sistem VFD Tegangan Menengah |
||
Deskripsi Produk

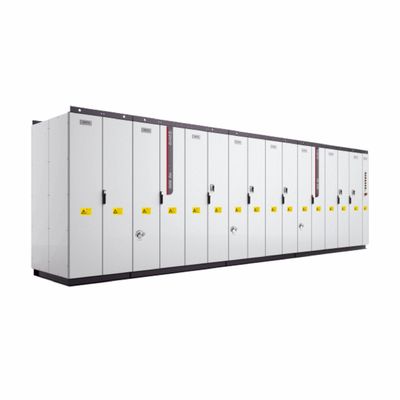

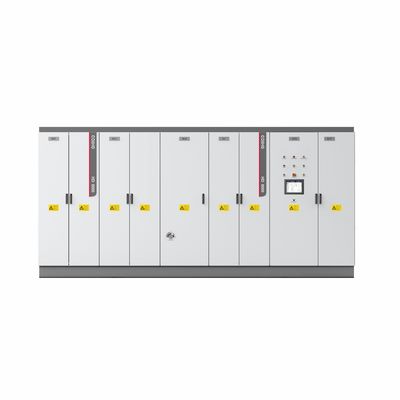

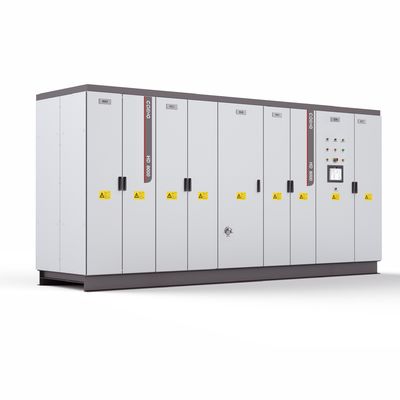

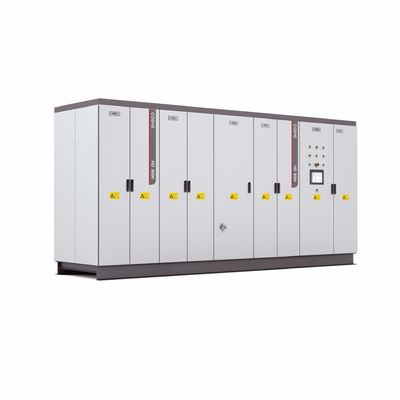

HD8000 Sistem VFD Teknik Tegangan Menengah Sistem VFD Daya Tinggi Konverter Drive Frekuensi Variabel
HD8000 Sistem VFD Teknik Tegangan Menengah Sistem VFD Daya Tinggi Konverter Drive Frekuensi Variabel
Pengantar Produk
HD8000 seri VFD adalah sistem drive bertenaga tinggi termasuk konverter AC-DC-AC dan DC-AC bus DC umum multi-sumbu motor drive unit.Daya maksimum dapat mencapai 30MVA untuk mesin tunggal dan 60MVA untuk operasi paralelDesain perangkat keras modular dan perangkat lunak rekayasa
konsep memungkinkan untuk beroperasi untuk berbagai kondisi yang kompleks.
HD8000 seri VFD mengadopsi presspack IGCTand Diode serta metode pendinginan cair, seluruh mesin memenuhi tingkat perlindungan IP54 dan memiliki kemampuan adaptasi lingkungan super, keandalan tinggi,kinerja disipasi panas yang sangat baik dan volume kecil, ada solusi rectifikasi dua kuadran dan empat kuadran.
- Karakteristik:Penggerak sumbu tunggal/multi, perlindungan IP54, dua kuadran/empat kuadran
- Desain:desain modular
- Perbaikan:peregangan dasar multi-impulse, peregangan cerdas dan peregangan PWM
- Tingkat tegangan:1900V3000V (3300V), 6000V, (6600V), 10000V
- Kekuatan maksimum:30MVA (satu) 60MVA (paralel)
- Motor yang kompatibel:Motor induksi asinkron, motor sinkron magnet permanen, Motor sinkron yang tergerak listrik
- Metode kontrol:V/F, kontrol vektor loop dekat dengan sensor, kontrol vektor loop terbuka tanpa sensor
- Pendinginan:pendingin air
Aplikasi produk
- Teknik Metalurgi
- Pengangkutan Minyak dan Gas
- Platform pengujian
- Energi Terbarukan
- Transportasi Kereta Api
- Pertambangan dan Pengangkatan
- Peralatan Laut
- LNG
- Sumber Daya
- Penyimpanan Energi
Spesifikasi Teknis
| HD8000 Spesifikasi Teknis | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Etikalisasi dasar | Tegangan masukan | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| Frekuensi input | 45Hz-66Hz | |||||||||||||
| Overload | 110% @ arus nominal, 120% @ arus nominal 60s | |||||||||||||
| Effiilmu pengetahuan | ≥99% | |||||||||||||
| Faktor daya | ≥ 0,95 (Arus nominal, dilengkapi dengan reaktor input AC 2%) | |||||||||||||
| Perlindungan | Perlindungan overload, perlindungan overheat, perlindungan sirkuit pendek, penilaian kesalahan sebelumnya, dll. | |||||||||||||
| RecPWM Pengertian |
Frekuensi input | 45Hz-66Hz | ||||||||||||
| Overload | 110% @ arus nominal, 120% @ arus nominal 60s | |||||||||||||
| Effiilmu pengetahuan | ≥98,5% | |||||||||||||
| Faktor daya | disesuaikan (default 1) | |||||||||||||
| Perlindungan | Perlindungan overload, perlindungan overheat, perlindungan sirkuit pendek, penilaian kesalahan sebelumnya, dll. | |||||||||||||
| Inverter | Tegangan output | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| Frekuensi output maksimum |
110Hz |
|||||||||||||
| Keakuratan kecepatan stabil | OLVC: 0,01%, CLVC: 0,01% | OLVC: 0,01%, CLVC: 0,01% | ||||||||||||
| Pulsa kecepatan | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Torsi awal | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| Kontrol torsi | V/F: Ya, OLVC: Ya, CLVC: Ya | V/F: Ya, OLVC: Ya, CLVC: Ya | ||||||||||||
| Keakuratan torsi | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Waktu tanggap torsi | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| Waktu respons berputar | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| Persamaan penurunan dinamis | OLVC: 0,5%*, CLVC: 0,25%* | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Overload | 110% @ arus nominal, 120% @ arus nominal 60s | |||||||||||||
| Lingkungan | Suhu | suhu masuk ≤40 | ||||||||||||
| Ketinggian | ≤ 4000m (2000m~4000m dengan de-rating) | |||||||||||||
| Data Mekanis | Perlindungan IP | IP54 | ||||||||||||
| Pendinginan | Pendingin air | |||||||||||||
| Anti korosi | C4-M | |||||||||||||
| Tabel Pilihan Seri HD8000 | ||||||||||||||
| Modul | Tegangan Jaringan | Tegangan Motor | Kekuatan | Peringkat | Maksimal f | Ukuran (W*D*H) (mm) | Catatan | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | Mengandung lemari pendingin air | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Karakteristik Produk
Konsep desain teknik
Karakteristik
· Perlindungan IP54 sehingga sistem memiliki kemampuan adaptasi lingkungan yang sangat kuat
· Desain redundant dari komponen kunci untuk mengurangi kemungkinan downtime sistem
· IGCT canggih dan tiristor yang membuat sistem daya sangat handal
· Mengadopsi double presspack, kinerja disipasi panas yang sangat baik yang membuat sistem dengan kepadatan daya ultra-tinggi
· Sistem kesalahan perlindungan kelas satu
· Sistem pemantauan yang kuat untuk menyediakan data lengkap bagi pelanggan
· Banyak aksesori opsional
Perlindungan
· Penghakiman pra-IGCT + lengan sirkuit jembatan melalui teknologi perlindungan
· Deteksi waktu nyata dari nilai instan dari AC terminal arus melarang tindakan mati arus tinggi
Kontrol yang sangat baik
· Operasi empat kuadran ganda untuk memenuhi umpan balik energi listrik dan pengereman
· Tanggapan torsi dinamis yang cepat untuk memenuhi persyaratan sistem untuk menekan resonansi mekanis
· Motor dimodulasi secara sinkronis dalam bagian untuk memenuhi persyaratan kinerja tinggi dari penggulingan baja, angkat, dll.
· Dilengkapi dengan berbagai motor (motor induksi, motor sinkron magnet permanen, motor sinkron yang tergiur listrik, dll.)
Kurva overload
· 110% @ arus nominal, 120% @ arus nominal 60s
Desain Teknik
Desain modular
· Sistem diagnostik kesalahan cerdas, penentuan posisi cepat
· Desain modular komponen utama, konsistensi tinggi dan keandalan tinggi
· Pengopènan yang nyaman
Desain seismik intensif
· IEC60721 3M5 kondisi mekanik-operasi stabil
· Desain mekanik yang tepat memastikan ketahanan gempa bumi yang intensif
Protokol komunikasi yang dapat disesuaikan
· mendukung protokol komunikasi yang telah ditetapkan, yang dapat mewujudkan koneksi yang mulus dengan PLC yang melekat dan lebih nyaman untuk penggantian dan pemeliharaan
· Mendukung bus lapangan: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Jaminan Keandalan HD8000
Produksi standar dan pengujian pabrik
· Proses pengujian dikendalikan secara otomatis dan seluruh proses dapat dilacak
· Semua produk mengalami tes penuaan 100% V dan 100% Pn sebelum pengiriman
· Sistem manajemen MES yang sempurna untuk memastikan efisiensi produksi
· Platform pengujian terkemuka di industri dan dapat memastikan kualitas produk karena dapat memenuhi tingkat tegangan yang berbeda dan mode pengoreksi yang berbeda dari uji beban penuh drive
Perangkat Lunak Debugging Cepat HD8000
· Perangkat lunak debugging cepat terhubung ke PC melalui serat optik. Perangkat lunak ini memiliki sejumlah besar fungsi debugging profesional, seperti pengaturan parameter batch,Download data kesalahan dan analisis bentuk gelombangPerangkat lunak ini mendukung komunikasi serial atau Ethernet, sehingga perangkat lunak dapat mempertahankan VFD melalui komunikasi serial,atau mempertahankan VFD di ruang kontrol pusat melalui Ethernet.
