IP20 VFD untuk lingkungan yang keras -25°C sampai 55°C Operasi dan kelembaban yang dapat disesuaikan dengan ketinggian tinggi 15%-95%

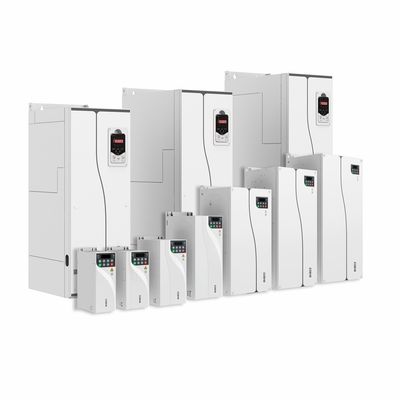

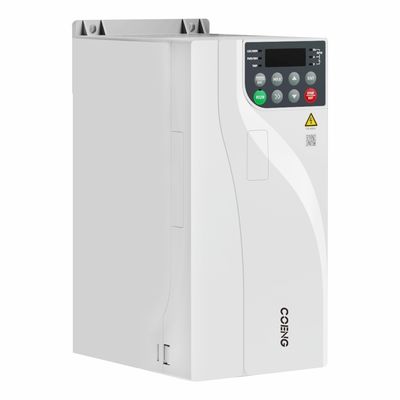

HV610 Konverter Frekuensi VFD Spesifik Crane Variable Frequency Drive untuk Crane

Deskripsi Produk
Konverter frekuensi seri HV610 adalah konverter frekuensi khusus yang dikembangkan untuk industri angkat.produk kami didasarkan pada perspektif aplikasi angkat dan mengintegrasikan kontrol anti-goyang dan perlindungan anti-loosen. , perlindungan hook geser, kontrol rem, batas decelerasi, beban dan kecepatan, parameter makro dan fungsi khusus lainnya terintegrasi menjadi satu, sepenuhnya memastikan yang handal, efisien,operasi peralatan angkat yang aman dan stabil.

Konverter frekuensi seri HV610 dapat digunakan secara luas di derek, derek casting, derek kumparan baja, angkat listrik, mesin grab, derek umum, derek pelabuhan, derek jembatan, derek menara,mesin pertambangan, rig pengeboran minyak dan jenis beban angkat lainnya.

Fitur Produk
Karakteristik spesialisasi
Kontrol anti goyang
· Mengontrol sudut ayunan spreader dengan mengontrol kecepatan jalanannya, sehingga menekan ayunan spreader dan mencapai kontrol yang lancar dan operasi yang efisien.
Beban dan kecepatan
· Mengatur kecepatan operasi peralatan secara real time sesuai dengan perubahan beban saat ini, dengan mempertimbangkan efisiensi dan keselamatan, sehingga peralatan dapat bekerja dalam kondisi kerja terbaik
Perlindungan hook geser
· Hook geser terdeteksi selama proses pengereman, dan hook geser dilindungi dengan mengontrol output motor untuk melayang untuk mencegah kecelakaan.
Batas perlambatan
· Posisi sederhana dicapai melalui kerja sama batas decelerasi dan batas berhenti sehingga objek kontrol berhenti di area aman yang telah ditetapkan sebelumnya
Perlindungan anti tali longgar
Saat naik, ia berjalan dengan kecepatan tetap dan mendeteksi apakah benda berat disebutkan.
Deteksi pengembalian nol tuas operasi
· Saat menyalakan,informasi status tuas operasi dapat dinilai untuk memilih apakah untuk menerima perintah berjalan untuk menghindari bahaya yang disebabkan oleh operasi instan awal setelah menyalakan.
Parameter makro
· Mekanisme angkat yang sesuai dapat dipilih sesuai dengan nilai pengaturan makro parameter angkat, seperti 0: mekanisme angkat, 1: mekanisme translasi
Kontrol rem
· Ketika inverter mulai dan berhenti, rem dikendalikan dengan mendeteksi frekuensi dan arus untuk menghindari bergulir, sehingga meningkatkan kinerja sistem, keselamatan dan stabilitas.

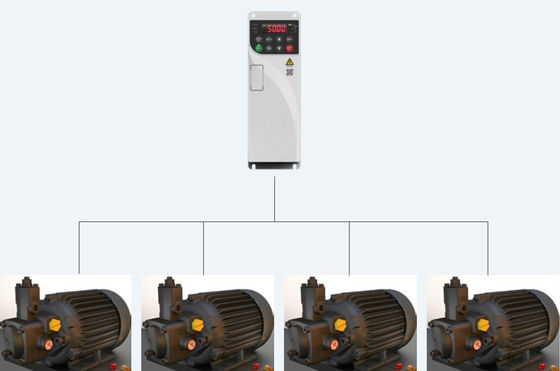

Multi motor switching
· Secara internal mendukung 4 set parameter motor, dan dapat mengemudi 4 motor yang berbeda melalui command switching

Keandalan tinggi

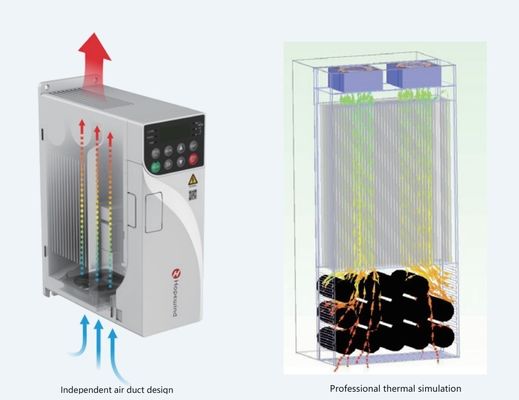

Desain saluran udara independen yang inovatif
· Seluruh mesin memiliki desain saluran udara yang independen, dan komponen sensitif diisolasi dari saluran udara, yang sangat meningkatkan kemampuan produk untuk beradaptasi dengan lingkungan.
· Menghindari debu dan kotoran yang masuk ke dalam inverter dan menghindari kegagalan yang disebabkan oleh sirkuit pendek listrik, kerusakan komponen, dll.
Konsep desain termal dan analisis simulasi termal profesional
· Mengadopsi perangkat lunak platform simulasi termal yang efisien dan akurat untuk memastikan keandalan termal seluruh mesin
· Teknologi pengujian dan verifikasi termal dan perangkat canggih secara efektif menguji hasil teoritis desain termal
Uji suhu yang ketat dari seluruh mesin
· Prosedur uji verifikasi beban penuh dan kelebihan beban yang ketat, serta standar penerimaan kenaikan suhu yang ketat untuk komponen utama,untuk memenuhi operasi yang dapat diandalkan jangka panjang di bawah kondisi beban ekstrem
· Semua produk mengalami penuaan beban suhu tinggi sebelum meninggalkan pabrik,mencegah kegagalan perangkat intersepsi secara efektif dan memastikan kualitas produk sebelum meninggalkan pabrik.
Proses penyemprotan otomatis anticat konformal
· Menggunakan proses penyemprotan otomatis anticat konformal, strategi penyemprotan yang berbeda dapat dirancang sesuai dengan papan sirkuit yang berbeda,efektif memastikan keseragaman penyemprotan papan sirkuit dan konsistensi batch produk

Kemampuan beradaptasi yang tinggi
Desain rentang tegangan luas
· Tegangan nominal: tiga fase 380V~480V
· Frekuensi daya masukan: (50Hz/60Hz) ± 5%
· Jangkauan fluktuasi tegangan yang diizinkan: -15%Vac+10%Vac
Sedikit gangguan eksternal
· Filter C3 internal dapat secara efektif menekan harmonik frekuensi tinggi yang dihasilkan oleh inverter selama operasi, memenuhi persyaratanStandar Uni Eropa EN61800-3
· Desain EMC inovatif yang sederhana dan ramah dapat secara efektif mengurangi arus kebocoran tanah
desain struktural
· Desain tipe buku, mengurangi volume sekitar 40% dibandingkan dengan model tradisional
· Dapat mewujudkan instalasi samping-sisi dari seluruh mesin

Kinerja yang sangat baik
Teknologi penggerak motor yang komprehensif
· Dukungan pengendalian drive motor asinkron tiga fase dan motor sinkron magnet permanen
· Mendukung kontrol V/F, vektor loop terbuka, kontrol vector loop tertutup
·Support kecepatan dan torsi mode kontrol
·Dukungan fungsi pelacakan kecepatan, arus benturan yang lebih kecil
Fungsi motorik yang akurat untuk belajar sendiri
· Dapat dengan akurat melakukan pembelajaran parameter motor sendiri, memfasilitasi operasi dan debugging, dan meningkatkan akurasi kontrol dan kecepatan respons.
· Fungsi belajar mandiri yang komprehensif dan kaya, termasuk berbagai fungsi belajar mandiri motorik (dinamis, statis, statis + dinamis)
Pembelajaran diri dinamis: Pembelajaran diri beban harus diputus, cocok untuk acara dengan persyaratan akurasi kontrol yang tinggi.
Statik belajar sendiri: Ini cocok untuk situasi di mana motor tidak dapat dipisahkan dari beban untuk menghindari belajar sendiri dinamis setelah peralatan dipasang.
Mode kontrol motor komprehensif
· Mode kontrol V/F
· Mode kontrol vektor loop terbuka (OLVC)
· Mode kontrol vektor loop tertutup (CLVC)
Torsi awal yang besar
· Vektor loop terbuka (OLVC): 0.5Hz/150%
· Vektor loop tertutup (CLVC): 0Hz/200%
Kapasitas overload yang tinggi
· Kapasitas overload: 150% arus nominal untuk 60s, 180% arus nominal untuk 10s

Desain yang nyaman
Keyboard pengoperasian
· Mesin standar dengan daya 110kW dan di bawahnya dilengkapi dengan keyboard LED bawaan dan tidak mendukung kabel eksternal.Mesin standar dari 132kW dan di atas dikirimkan dengan built-in LED keyboard yang mendukung kabel eksternal.
· 110kW dan di bawah input eksternal keyboard dapat dilengkapi dengan keyboard LED independen
· Keyboard operasi memiliki fungsi seperti debugging parameter, pemantauan status operasi, kontrol start dan stop, dan salinan parameter.
Berbagai fungsi diperluas
· Kartu komunikasi ekspansi opsional mendukung Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP dan komunikasi bus lainnya (slot kartu ekspansi SLOT1)
· Dukungan opsional untuk berbagai kartu antarmuka plat kode (slot kartu ekspansi SLOT2)
· Dukungan opsional untuk kartu ekspansi terminal I/O (slot kartu ekspansi SLOT1, lihat deskripsi terminal "Aksesoris Opsional" untuk rincian)
Catatan: Kartu ekspansi terminal I/O opsional dan kartu ekspansi komunikasi berada di slot kartu ekspansi yang sama, dan mereka tidak dapat dipasang dan digunakan pada saat yang sama.
Mendukung berbagai fungsi aplikasi
· Ketika konverter frekuensi mulai dan berhenti, rem pemegang motor dapat dikendalikan
· Fungsi kontrol multi-kecepatan, mewujudkan operasi 16-kecepatan melalui terminal kontrol
· Fungsi servo nol, motor dapat mencapai posisi kunci nol kecepatan dalam mode CLVC
· Random kedalaman PWM dapat meningkatkan suara keras dari motor
· Mode operasi encoder redundant, yang dapat secara otomatis beralih ke operasi OLVC ketika encoder gagal
Perangkat lunak debugging cepat latar belakang
· Pemantauan, pengeditan parameter dan fungsi lainnya membuat debugging dan pemeliharaan lebih nyaman
· Mendukung pencatatan kejadian dan kesalahan, membuat kesalahan tidak terlihat
Fungsi rem yang dapat diandalkan
· Dengan fungsi pengereman DC
· Semua seri dilengkapi dengan unit rem bawaan
· Meningkatkan resistor pengereman dapat mencapai efek pengereman yang lebih baik, sementara menghemat ruang instalasi listrik pengguna dan biaya listrik.


Spesifikasi Teknis
