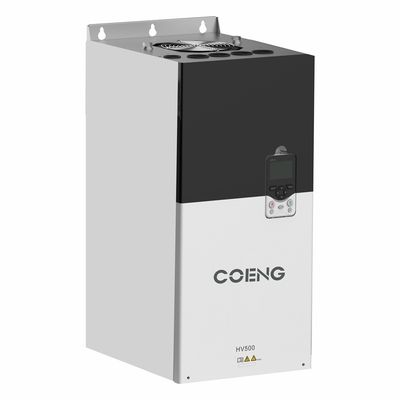

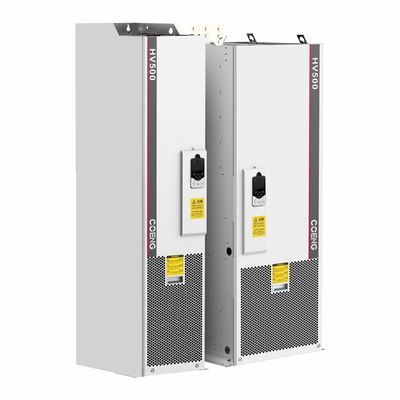

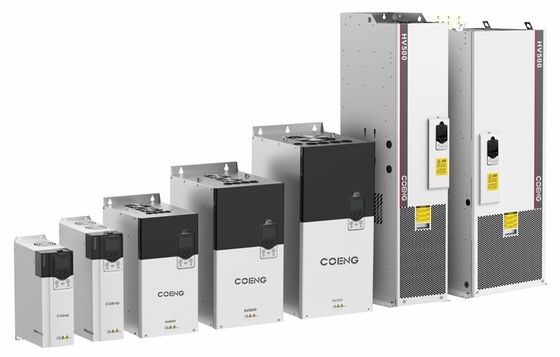

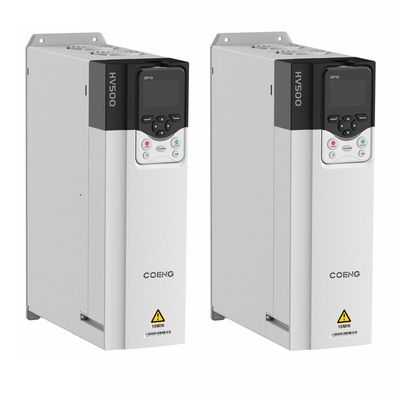

Low Voltage Engineering Single-Drive Inverter 2.2kW-560kW Frekuensi output 0~600Hz Tegangan output 0V-Input voltage

Data Teknis

Proyek

Spesifikasi Deskripsi dan Data Teknis

Masukan daya/
output

Tegangan masukan

Tegangan masukan: 380V (-15%) sampai 480V (+10%) Fase: Tiga fase

Frekuensi daya masukan

50Hz/60Hz ± 5%

Ketidakseimbangan tegangan masukan

≤ 3%

Tegangan output

Tegangan masuk OV

Frekuensi output

0~600Hz

Jenis mesin

Motor asinkron

Kinerja kontrol utama

Modus kontrol

V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control)

Jangkauan kecepatan

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Torsi awal

OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz)

Keakuratan torsi

≤±5%, dalam mode kontrol vektor

Torsi bergelombang

≤±5%, dalam mode kontrol vektor

Stabilitas kecepatan

OLVC, 0,2%; CLVC: 0,1%

Tanggapan torsi

≤5ms, dalam mode kontrol vektor

Waktu akselerasi/perlambatan

0.0s~3200.0s; 0.0min~3200.0min

Peningkatan torsi

00,0% ~ 30,0%

Kapasitas overload

Model G: 150% 1 menit/5 menit; 180% 10s/5 menit; Model P: 110% 1 menit/5 menit; 150% 10s/5 menit

Kurva V/F

Tipe garis lurus, tipe multi-titik, V/F Modus separasi setengah, Modus separasi lengkap V/F

Resolusi frekuensi input

Pengaturan digital: 0.01Hz, pengaturan analog: 0.01Hz

Kurva akselerasi/dekelerasi

Garis lurus dan kurva S

Fungsi utama

PLC sederhana, kontrol multi-kecepatan

16 segmen kecepatan yang didukung melalui terminal kontrol

Pengaturan tegangan otomatis (AVR)

Otomatis menjaga tegangan output konstan ketika tegangan grid bervariasi dalam kisaran tertentu

Kontrol panjang tetap

Kontrol panjang tetap

PID internal

Mudah membentuk sistem kontrol loop tertutup

Multi-motor switching

Pergantian antara dua kelompok parameter motor untuk mengontrol dua motor

Virtual I/O

Delapan kelompok DI/DO virtual memungkinkan kontrol logika sederhana

Kontrol stall overvoltage/overcurrent

Pembatasan arus dan tegangan otomatis selama operasi yang mencegah inverter tergesa-gesa karena arus atau tegangan berlebihan yang sering terjadi

Mulai kembali setelah gagal listrik

Setelah kegagalan listrik dan pemulihan, inverter menunggu untuk waktu yang ditetapkan sebelum berjalan secara otomatis

Pembatasan arus cepat

Menghindari sering overcurrent kesalahan di inverter

Metode pengaturan frekuensi

keyboard; terminal UP/DOWN; multi-referensi; referensi pulsa; komunikasi

Daya input/kekuatan output

Terminal input analog

AI1; AI2: 0V~10V/ 0 (4) mA~20mA

Terminal input digital

DI1-DI5, 5 terminal input digital yang dapat diprogram dengan isolasi optik, kompatibel dengan kedua
input tenggelam/sumber.
DI5 mendukung input pulsa kecepatan tinggi dengan frekuensi input maksimum 100 kHz.

Terminal output digital

Output kolektor terbuka; rentang tegangan output: 0V ~ 24V; kapasitas beban arus: 50mA.
DO1 mendukung output pulsa kecepatan tinggi dengan frekuensi output maksimum 100 kHz.

Terminal output analog

1 saluran 0V ~ 10V/0(4) mA ~ 20mA

Output relay

1-saluran kontak Bentuk C, NO+NC

Komunikasi

Protokol komunikasi

Modbus RTU (konfigurasi standar); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (konfigurasi opsional)

Lingkungan
persyaratan

Ketinggian

≤ 1000m: tidak perlu menurunkan rating
1000~3000m: penurunan 1% per 100m meningkat

Suhu lingkungan

-25°C+40°C (Berjalan dengan derating diizinkan antara 40~55)

Kelembaban

15% ~ 95%, Tidak ada kondensasi

Getaran

3M3, IEC60721-3-3

Suhu penyimpanan

-40°C~+70°C

Tempat pemasangan

Di dalam ruangan, tanpa sinar matahari langsung, bebas dari gas mudah terbakar, korosif, cairan, dan konduktif
Partikel.

Aksesoris opsional

Kartu encoder, kartu ekspansi komunikasi, kartu ekspansi IO

Perlindungan

Perlindungan terhadap sirkuit pendek, arus berlebihan, overload, overvoltage, undervoltage, fase kehilangan,
suhu tinggi, kesalahan eksternal, dll.

Metode pemasangan

Dipasang dalam lemari

Peringkat perlindungan

IP20

Metode pendinginan

Pendingin udara
