HV300 Tujuan Umum 0.4kW hingga 500kW Inverter Frekuensi Variabel Drive Inverter Frekuensi Vektor
| Tempat asal | Cina |
|---|---|
| Nama merek | COENG |
| Sertifikasi | CE |
| Nomor model | HV300 |
| Kuantitas min Order | 1 |
| Kemasan rincian | Kotak Kayu |
| Waktu pengiriman | 10-30 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T, Western Union |
| Menyediakan kemampuan | 20000 SET/TAHUN |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Rentang Daya | 0,4kW~500kW | Tegangan Masukan Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Frekuensi masukan | 50Hz/60Hz±5% | Antarmuka komunikasi | RS485, RJ45 |
| Protokol komunikasi | Modbus RTU | Kelembaban | <90% RH, Tanpa kondensasi |
| Suhu Operasi | -20℃~+40℃ (Operasi dengan penurunan suhu pada 40℃~55℃) | ||
| Menyoroti | .4kW sampai 500kW Inverter Frekuensi Vektor,Variable Frequency Inverter Drive (penggerak inverter frekuensi variabel),Inverter Frekuensi Vektor Tujuan Umum |
||
Deskripsi Produk
HV300 Umum-Tujuan 0.4kW sampai 500kW Inverter Frekuensi Variabel Common Motor Drive Inverter Frekuensi Vektor
Inverter frekuensi variabelDeskripsi Produk
Inverter seri HV350 adalah inverter vektor tujuan umum yang baru dikembangkan.Pada prinsip-prinsip desain dari fungsi perangkat lunak yang banyak, kinerja yang lebih baik dan keandalan yang lebih tinggi, inverter ini memiliki volume yang lebih kecil dengan peningkatan expandability, lebih banyak fungsi komunikasi dan operasi yang lebih mudah.
Inverter frekuensi variabelFitur Produk
Desain perlindungan panas modul IGBT cerdas
- Dibangun dalam model suhu persimpangan dinamis, Pemantauan suhu persimpangan IGBT secara real time.
- Sirkuit pendek unik dan sirkuit melalui teknologi perlindungan, melindungi keamanan sistem.
- Menunda perlindungan overcurrent reset, menekan overcurrent

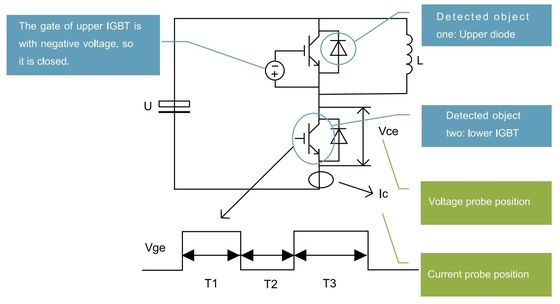

Desain stabilitas kontrol drive IGBT adaptif
- Platform desain stabilitas modul IGBT yang dapat diandalkan yang dikembangkan sendiri.
- Mampu memperoleh parameter utama dalam proses IGBT terbuka/tutup, untuk mengevaluasi fungsi dan kinerja papan drive IGBT.
- Mampu mengevaluasi kelayakan desain modul IGBT, untuk memastikan desain sistem daya produk aman dan dapat diandalkan, menjamin operasi sistem daya yang stabil.

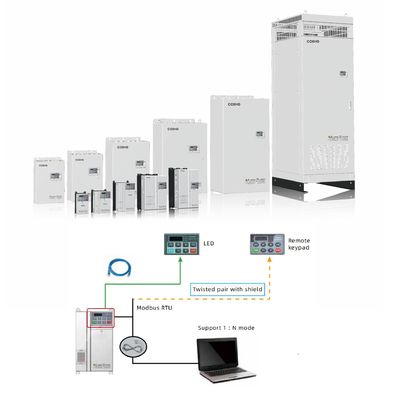

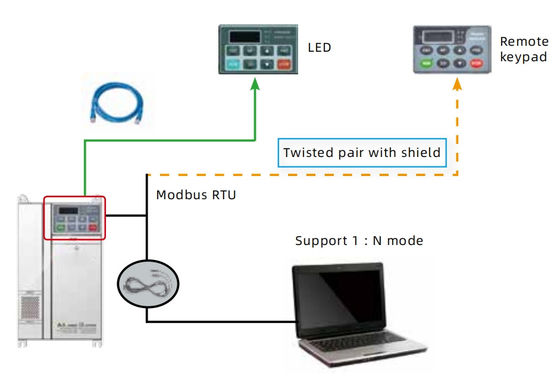

Alat PC yang ampuh HVManager, menyediakan pemrograman, pengaturan, debugging, pemantauan dan fungsi lainnya
- Memantau status VFD secara real time.
- Fungsi pengaturan parameter yang komprehensif, mudah debug oleh pengguna.
Semua seri memiliki built-in EMC filter (pengguna dapat memilih)
- Pengguna dapat disconnect EMC filter dengan lembar pendek dalam gambar, terutama digunakan dalam situasi yang memerlukan pemasangan RCD dan kebocoran arus kurang dari 30mA.
Fungsi desain modular, memiliki kedua keuntungan dari model Eropa dan model Jepang
- Mudah diatur seperti model Jepang, juga memiliki ekspansi fungsional yang kuat seperti model Eropa.
- Antarmuka RS485 ganda, antarmuka A, B opsional dan antarmuka RJ45
4kW dan di atas model dikonfigurasi reaktor DC sebagai standar
- Kurangi 50% dari tingkat distorsi arus.
- Menghambat dampak dari grid, melindungi jembatan rectifier.
- Meningkatkan faktor daya sisi input.
- Meningkatkan efisiensi keseluruhan dan stabilitas panas dari VFD.
- Menghambat efek dari harmonik yang lebih tinggi dari sisi input ke VFD, mengurangi transmisi eksternal dan gangguan radiasi.
Komunikasi Profibus
- Pengaturan komunikasi yang nyaman.
- Adaptasi lingkungan yang baik.
- Mendukung lima format komunikasi data PPO (PPO1 ~ PPO5).
Dibangun dalam logika yang kuat dan modul aritmatika, mendukung DIY khusus untuk fungsi khusus
- Dibangun dalam PLC disederhanakan, terminal kontrol dapat disesuaikan, pengguna dapat merancang mode operasi sesuai dengan kebutuhan khususnya.
Dapat mengatur kebocoran terminal DI dan mode sumber dengan kode fungsi
- DI input common port dapat memilih 0V atau 24V, nilai default pabrik adalah 0V, pengguna dapat memilih dengan mengatur parameter P09.21; P09.21 = 0 berarti port umum adalah 0V, P09.21 = 1 berarti port umum adalah 24V.
Modul kontrol PID internal
- Menyadari kontrol loop tertutup suhu, tekanan, aliran dan sinyal lainnya, meningkatkan stabilitas dan akurasi produksi.
Dapat menggerakkan dua motor yang berbeda dalam mode kontrol vektor
- Dapat menyimpan dua set parameter motor, dan dapat beralih fleksibilitas dalam situasi yang tidak perlu menjalankan dua motor pada saat yang sama, untuk menghemat biaya, mengurangi pekerjaan ruang.
Aplikasi Tipikal
Unit pompa ladang minyak
- Keuntungan teknis: Kisaran tegangan yang luas, kemampuan beradaptasi yang kuat terhadap jaringan yang keras Arus awal yang rendah, kecepatan yang lancar, dampak kecil terhadap jaringan Filter EMC bawaan, reaktor DC yang dikonfigurasi standar, radiasi rendah.
Pabrik baja gergaji dingin
- Keuntungan teknis: Kemampuan overload yang tinggi, kemampuan respon kecepatan tinggi. Beradaptasi dengan suhu tinggi dan persyaratan perlindungan yang tinggi di bengkel baja. Mendukung jaringan DP Profibus.
Rol pabrik baja
- Keuntungan teknis: Beradaptasi dengan operasi akselerasi dan decelerasi yang bergantian.Beradaptasi dengan suhu tinggi dan persyaratan perlindungan yang tinggi di bengkel baja.
Spesifikasi teknis inverter frekuensi variabel
| Kekuatan input/output | Input Voltage U dalam | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Frekuensi input | 50Hz/60Hz ± 5% | ||
| Ketidakseimbangan Pasokan Maksimal | ≤ 3% | ||
| Tegangan Keluar | 0V ~ Uin | ||
| Frekuensi output | 0Hz ~ 300Hz | ||
| Jangkauan daya | 0.4kW ~ 500kW | ||
| Kinerja Kontrol Utama | Kontrol Tegangan | V/F, OLVC (Open Loop Vector Control) | |
| Sesuaikan Kecepatan | 100 (OLVC), 1:50 (V/F) | ||
| Memulai Torsi | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Keakuratan torsi | ≤ 5% (OLVC) | ||
| Pulsa Torsi | ≤ 2% (OLVC) | ||
| Keakuratan kecepatan operasi yang stabil | ≤ 1% n0 (kondisi nominal) | ||
| Resolusi | 0.01Hz (Digit), 0,1% × Maks. frekuensi (Analog) | ||
| Peningkatan torsi | 0.1s ~ 3600min | ||
| Peningkatan torsi | 00,1% ~ 30,0% | ||
| Overload | Tipe E, G: 150% arus output nominal, 1 menit Tipe P: 110% arus output nominal, 1 menit | ||
| V/F | 4 jenis: V / F (pengguna dapat memprogram) dan ramp (2.0 daya, 1.7 daya, 1.2 daya) | ||
| Pengerem DC | Frekuensi injeksi: 0.0% ~ 100.0% Frekuensi maksimum Arus injeksi: 0.0% ~ 300.0% arus nominal Waktu injeksi: 0.00s ~ 60.00s | ||
| Rem Dinamis | 22kW dan di bawah model memiliki unit rem built-in Brake rate: 0.0% ~ 100.0% Tegangan DC dynamic brake default: 390V (produk tingkat tegangan 220V) 780V (produk tingkat tegangan 380V) 1125V (690V produk tingkat tegangan) |
||
| Berlarian | Frekuensi jogging: 0.00Hz ~ frekuensi maksimum Tingkat akselerasi jogging: 0.1s ~ 600.0s Waktu interval jogging: 0.1s ~ 600.0s |
||
| Preset | 16 kecepatan yang telah ditetapkan sebelumnya (ditentukan oleh terminal kontrol) | ||
| AVR | Mempertahankan tegangan keluaran motor V/F ketika tegangan catu daya input berubah | ||
| Fungsi Kontrol Khusus | PID terintegrasi | Bangun sistem kontrol loop tertutup dengan mudah | |
| PMSM Soft-start Grid-tie Fungsi | Ketika drive PMSM (permanent magnet sinkron motor) ke frekuensi grid, saklar akan bertindak untuk mendapatkan catu daya dari grid tanpa dampak saat ini, dan VFD akan berhenti berjalan | ||
| Blok Fungsi canggih | 2 blok kontrol logika yang dapat diprogram, 1 blok konversi biner-desimal yang dapat diprogram, 2 blok perbandingan yang dapat diprogram, 3 blok aritmatika yang dapat diprogram, mudah mengembangkan fungsi lanjutan | ||
| Fungsi Input/Output | Sumber referensi | Digit: keyboard, terminal UP/DOWN, kecepatan preset, denyut nadi, komunikasi | |
| Analog: AI1: 0V ~ 10V, 0(4) mA ~ 20mA. AI2: 0V ~ 10V | |||
| Mode Operasi | Keypad, terminal kontrol, komunikasi | ||
| Terminal Masukan Digital | DI1 ~ DI7: 7 cara terminal yang dapat diprogram, pos. dan nega. adalah opsional logis, dan DI6 dapat diatur sebagai input pulsa, 0Hz ~ 60Hz; DI7 dapat menjadi input pulsa frekuensi tinggi (1kHz ~ 50.0kHz) atau input termistor PTC | ||
| Terminal Output Digital | DO1 ~ DO2: 2 cara terminal output digital yang dapat diprogram, Max. output current: 50mA (masing-masing cara), DO2 dapat menjadi terminal untuk output pulse (0.1kHz ~ 50.0kHz ), dan output PWM (10kHz) | ||
| Terminal Output Analog | AO1: terminal output analog yang dapat diprogram, 0V-10V, 0 ((4) mA ~ 20 mA. | ||
| Output relay | 2 relay terbuka normal yang dapat diprogram, data kontaktor:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0.4), DC30V/1A | ||
| Komunikasi | Antarmuka | RS485, RJ45 | |
| Protokol | Modbus RTU | ||
| Lingkungan | Ketinggian | 1000m nominal, 1000m-3000m, 1% derating arus nominal per 100m | |
| Suhu Operasi | -20 °C~+40 °C (Operasi dengan derating pada 40 °C~55 °C) | ||
| Kelembaban | < 90% RH, tidak kondensasi | ||
| Getaran | < 5,9m/s2 (0,6g) | ||
| Suhu penyimpanan | -40 °C~+70 °C | ||
| Lingkungan Operasi | Di dalam ruangan, tidak ada sinar matahari langsung, tidak mudah terbakar, tidak ada gas korosif dan cairan, tidak ada kontaminasi dengan bahan konduktif listrik | ||

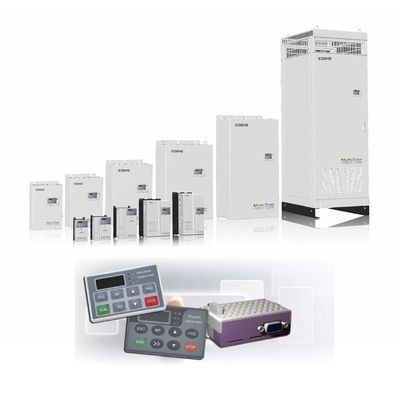

| Modul Opsional | HV232, HVUSB, modul Profibus, palet keyboard, HV-Manager (Pekerjaan PC), modul deteksi tegangan tiga fase | ||
| Fungsi Perlindungan | Kekurangan output, over current, over load, over voltage, under voltage, phase loss, over heat, trip eksternal, dll. | ||
| Efisiensi | 1.5kW dan kurang: ≥89% 2,2kW ~ 22kW: ≥93% 30kW dan lebih: ≥95% |
||
| Metode pemasangan | Pemasangan kabinet, melalui panel, pemasangan permukaan | ||
| Perlindungan Penembusan | IP20, IP21 (dengan menambahkan perangkat opsional) | ||
| Metode pendinginan | 220V/0.4kW ((0.5hp) model adalah alam dingin, yang lain dipaksa udara dingin | ||
