1. Ringkasan
Proses produksi penggulung dingin umumnya mencakup persiapan bahan baku, meluruskan, mengocok, penggulung, menghilangkan lemak, penggilingan (perawatan panas), finishing dan sebagainya.Penggulung dingin menggunakan produk yang digulung panas sebagai bahan baku, dan fosfor harus dihilangkan sebelum penggulung dingin untuk memastikan bahwa permukaan produk yang digulung dingin bersih.
Sebagai pemasok konverter frekuensi drive utama dan drive bantu untuk seluruh jalur perusahaan rolling metalurgi besar,kami sepenuhnya bekerja sama dengan perusahaan untuk mewujudkan operasi tepat waktu dan produksi berkelanjutan dan stabil dari dua lini produksi dari pengiriman produk, instalasi dan debugging, jaminan produksi dan pelatihan teknis.
2. skema penggerak konversi frekuensi
Motor penggerak utama dan tambahan dari jalur produksi baja 2 bagian digerakkan oleh konverter frekuensi rekayasa seri HD2000,dan sistem kontrol otomatisasi dan bus komunikasi dari konverter frekuensi drive mengadopsi teknologi ProfiNet arus utama saat ini.
Penggerak utama jalur utara proyek mencakup 16 pabrik penggulung utama 1200kW-2000kW dan 3 gunting terbang;Penggerak utama jalur selatan mencakup 19 pabrik penggulung utama 800-1500kW dan 3 flying shears, serta lebih dari 200 set lemari konversi frekuensi seperti straightener dan drive tambahan, dengan kapasitas konverter frekuensi total 228MW.
Secara khusus, seri HD2000 rekayasa unit pengukur dasar (BRU) + unit rem + unit drive motor (MDU) + modul kode disk digunakan.
Unit inverter dioperasikan langsung oleh unit penggerak motor 1,2MW dan 1,4MW yang didinginkan udara terbesar di industri,dan setiap motor (atau single winding) dapat memenuhi kebutuhan drive tanpa menggunakan beberapa unit secara paralel.
Inverter mengadopsi skema konfigurasi kabinet, input dikonfigurasi dengan reaktor input, dan output tidak dikonfigurasi dengan reaktor output.

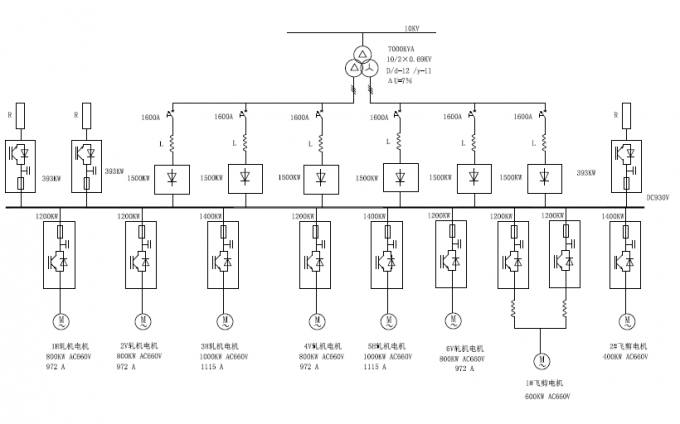

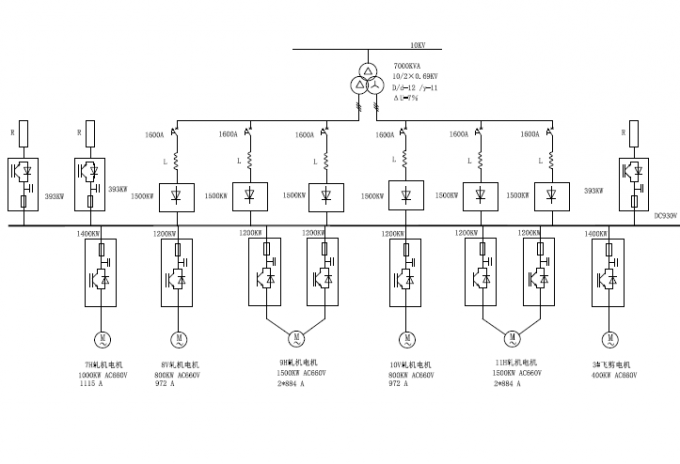

Diagram garis tunggal sistem adalah sebagai berikut (sejumlah besar, tidak semua tercantum):
