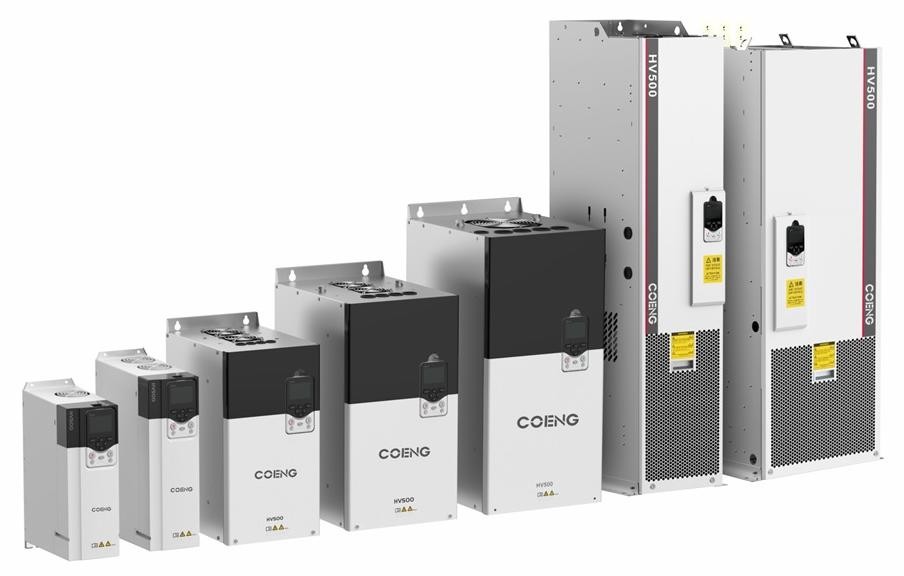

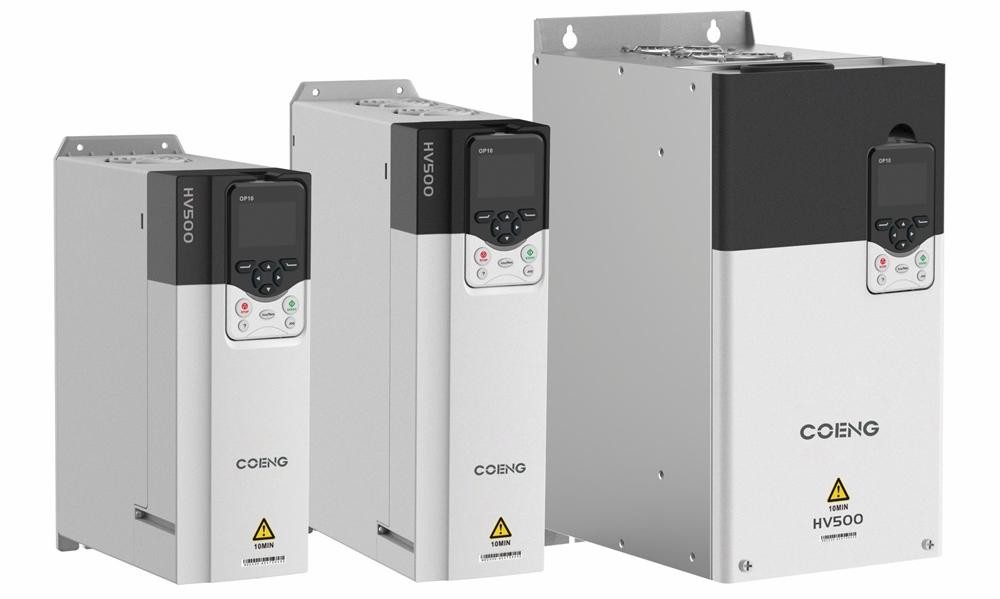

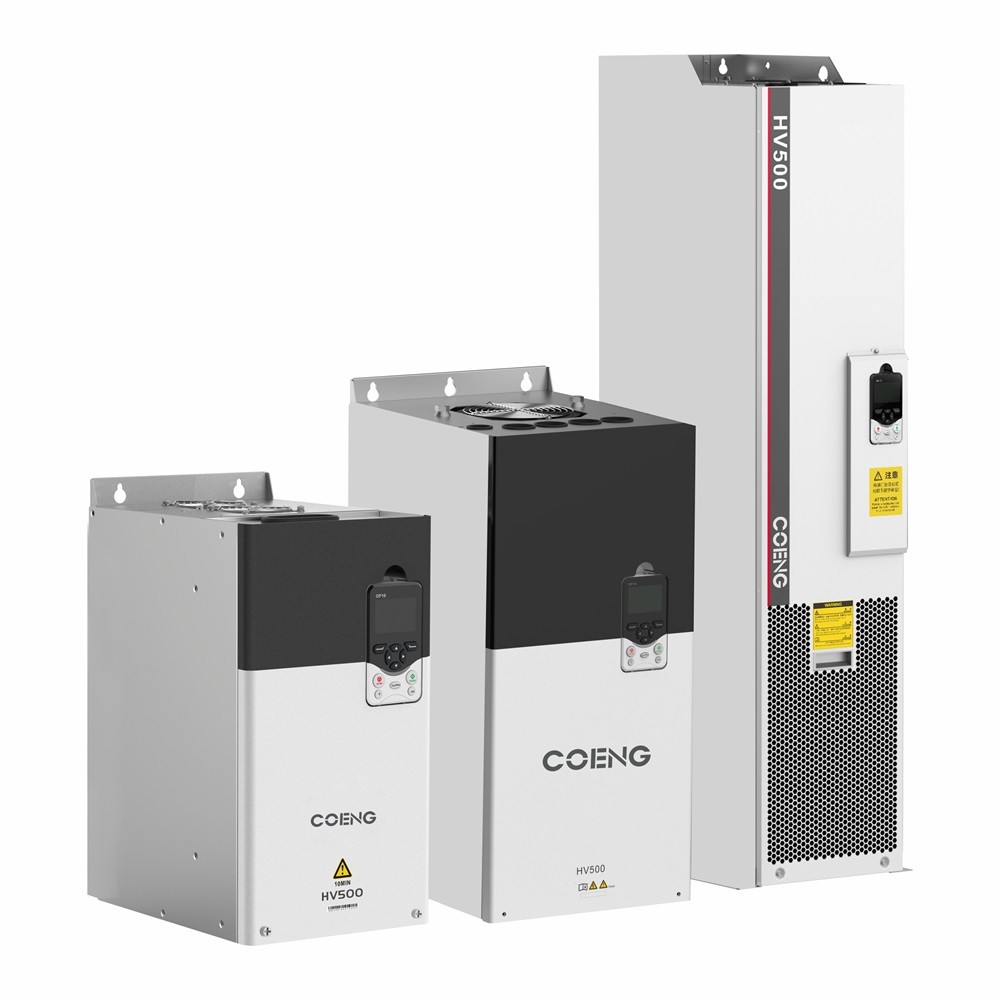

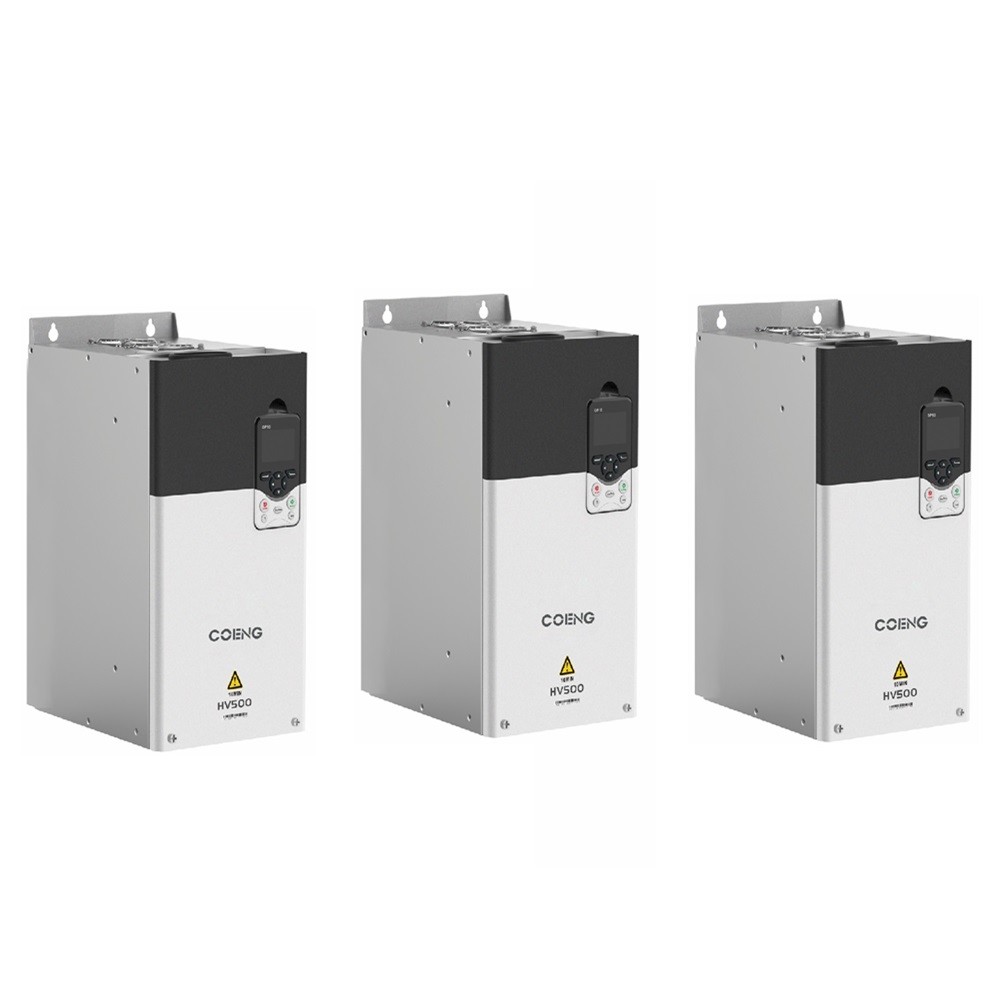

Low-Noise High-Efficiency Inverter HV500 Series untuk Sistem Energi Berkelanjutan
| Tempat asal | Cina |
|---|---|
| Nama merek | COENG |
| Sertifikasi | CE, IEC |
| Nomor model | HV500-8 |
| Kuantitas min Order | 1 |
| Kemasan rincian | Kasus kayu |
| Waktu pengiriman | 10-30 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T |
| Menyediakan kemampuan | 20000 SET/TAHUN |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Jenis mesin | Motor Asinkron, Motor Sinkron | Metode Kontrol | V/F, OLVC (Kontrol Vektor Loop Terbuka), CLVC (Kontrol Vektor Loop Tertutup) |
|---|---|---|---|
| Waktu Akselerasi dan Deselerasi | 0,0dtk~3200,0dtk, 0,0mnt~3200,0mnt | Mulai Torsi | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) |
| Presisi Pengaturan Kecepatan | OLVC 0,2%, CLVC 0,01% | OEM | Ya. |
| Keluaran Uout | Masukan 0V Uin | Frekuensi output | 0Hz~500Hz |
| Menyoroti | Inverter Sistem Energi Berkelanjutan,Inverter Efisiensi Tinggi,Low Noise Inverter |
||
Deskripsi Produk
Karakteristik Kinerja
Perangkat lunak debugging cepat back-end
Kuat dan mudah digunakan, dengan fungsi seperti pengaturan parameter, osiloskop waktu nyata, pencatatan kesalahan, pencatatan peristiwa, dll.
Kinerja yang sangat baik
Suspensi pada kecepatan nol;
Tanggapan torsi 1-3ms;
penurunan kecepatan dinamis yang sangat rendah dan setara dengan penurunan kecepatan dinamis;
Kekuatan yang sangat baik;
Identifikasi model motor offline/online yang akurat.
Berbagai kebutuhan dipenuhi
Panel LCD standar untuk meningkatkan pengalaman pengguna;
Fungsi kontrol master-slave;
Kartu komunikasi yang dapat diperluas, kartu disk pengkodean, kartu deteksi tegangan.
Mudah digunakan
Daya input eksternal 24V DC didukung;
Sebuah unit rem built-in dimungkinkan untuk menghemat kontrol instalasi;
Desain gaya buku untuk mendukung pemasangan sisi-ke-sisi yang lancar.
Universalitas
Beberapa sertifikasi standar internasional lulus, sesuai dengan arahan RoHS;
Kontrol V/F, OLVC dan CLVC didukung;
Beberapa protokol komunikasi didukung;
Motor sinkron magnet permanen dan asinkron didukung.
Daya tahan
Tingkat getaran mekanik 3M3;
Desain saluran udara independen;
Lapisan konformal penyemprotan otomatis;
Model suhu persimpangan dinamis terintegrasi untuk memfasilitasi aplikasi keamanan produk.
Parameter Utama
| Model | HV500 Low Voltage Engineering Single-Drive Inverter | |
| iInput/output Kekuatan |
Input Uin | 200V (-15%) ~ 240V (+ 10%) 3Phase, 380V (-15%) ~ 480V (+ 10%) 3Phase, |
| 500V (-15%) ~ 690V (+10%) 3Phase | ||
| Frekuensi input | 50Hz/60Hz ± 5% | |
| Tingkat ketidakseimbangan Uin | ≤ 3% | |
| Output Uout | 0V~Input Uin | |
| Frekuensi output | 0Hz ~ 500Hz | |
| Jangkauan daya | 2.2kW~560kW | |
| Pengendalian Kinerja |
Jenis mesin | Asynchronous / Synchronous |
| Metode Kontrol | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Jangkauan Peraturan Kecepatan | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Memulai Torsi | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Keakuratan torsi | ≤5%, Kontrol Vektor | |
| Pulsa Torsi | ≤5%, Kontrol Vektor | |
| Keakuratan Pengaturan Kecepatan | OLVC 0,2%, CLVC 0,01% | |
| Tanggapan torsi | < 5ms, Kontrol Vektor | |
| Pengurangan Kecepatan Dinamis | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Waktu percepatan dan perlambatan | 0.0s~3200.0s, 0.0min~3200.0min | |
| Pengangkatan Torsi | 00,0% ~ 30,0% | |
| Overload | Aplikasi beban berat 150% 1 menit/5 menit, aplikasi beban ringan 110% 1 menit/5 menit | |
| Kurva V/F | Berbagai cara: kurva V/F linier, 5 jenis mode kurva karakteristik pengurangan torsi (2.0 daya, 1.8 daya, 1.6 daya, 1.4 daya, 1.2 daya), kurva VF yang ditentukan pengguna | |
| Keakuratan Frekuensi Masuk | Digital: 0.01Hz, analog: 0.01Hz | |
| Pengendalian Kinerja |
Kurva percepatan dan perlambatan | Tepat, S Curve |
| Operasi dengan Kecepatan Berbagai Langkah | Operasi langkah 16-kecepatan melalui terminal kontrol | |
| Pengaturan Tegangan Otomatis (AVR) | Menjaga tegangan output konstan secara otomatis ketika tegangan jaringan berubah dalam kisaran tertentu | |
| Panjang tetap | Pengendalian panjang yang diatur dan tetap | |
| PID internal | Hal ini Dapat Mudah Dibangun Sistem Kontrol loop tertutup | |
| Fungsi Enhancement | Blok fungsi bebas | |
| iInput/output | Tetapkan Frekuensi | Keyboaed, terminal atas/bawah, operasi langkah kecepatan ganda, terminal denyut nadi, Com |
| Kekuatan | ||
| Terminal Masukan Analog | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Terminal Masukan Digital | DI1-DI6, 6 terminal input digital yang dapat diprogram, isolasi optocoupler, kompatibel dengan input aliran/sumber | |
| Terminal Input/Output Digital | DIO1: output pulsa cepat, input/output normal; DIO2: input pulsa cepat, input/output normal | |
| Terminal Output Anolog | 2 string 0V~10V/0 (4) mA~20mA | |
| Output Relay | 2Strings Contact Type Formulir C | |
| Deteksi Suhu Motor | Dukungan PT100/PT1000/KTY84 | |
| Antarmuka STO | Fungsi penghentian torsi aman SIL3/PLe | |
| Com | Protokol | Modbus RTU (Standar), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet,Devicenet,ControlNet | ||
| t | ||
| Lingkungan | Ketinggian | Tanpa Operasi Derating Dalam ketinggian 2000m; 2000m ~ 4000m, Setiap 100m mengangkat, Derating 1% (Aktual) |
| Suhu Operasi | -25°C~+40°C (40°C~55°C Derating) | |
| Kelembaban | 15% ~ 95%, Tanpa Kondensasi | |
| Getaran | 3M3, IEC60721-3-3 | |
| Suhu penyimpanan | -40°C~+70°C | |
| Tempat operasi | Di dalam ruangan, Tanpa sinar matahari langsung, tidak dapat terbakar, gas korosif, cairan dan partikel konduktif | |
| Aksesoris | Kartu pengkodean, kartu ekspansi komunikasi, kartu deteksi tegangan | |
| Fungsi Perlindungan | Sirkuit pendek, over current, overload, over voltage, under voltage, phase loss, over temperature, kesalahan eksternal, dll. | |
| Efisiensi | 5.5kW ~ 22kW: ≥ 93%; Di atas 30kW: ≥ 95% | |
| Metode pemasangan | Kabinet | |
| Tingkat Perlindungan | IP20 | |
| Pendinginan | Pendinginan Udara Dipaksa | |
Fitur Utama
Opsi Kontrol Lanjutan
Inverter ini mendukung beberapa metode kontrol, termasuk V/F, OLVC, dan CLVC, yang memungkinkan pengguna untuk memilih mode yang paling sesuai untuk aplikasi spesifik mereka.Fleksibilitas ini memastikan bahwa inverter memenuhi persyaratan operasi di berbagai skenario.
Perangkat Lunak Debugging Cepat
Dilengkapi dengan perangkat lunak yang ramah pengguna, seri HV500 menawarkan fitur yang kuat untuk pengaturan parameter, pemantauan real-time, rekaman kesalahan, dan event logging.Ini menyederhanakan proses pengaturan dan meningkatkan pengalaman pengguna.
Kinerja Tinggi
Dengan waktu respons torsi yang cepat (1-3 ms) dan kinerja dinamis yang sangat baik, inverter meminimalkan penurunan kecepatan dan mempertahankan stabilitas selama operasi.Kemampuannya untuk mengidentifikasi model motor dengan akurat memastikan kinerja optimal dalam kondisi yang berbeda.
Ketahanan dan Keandalan
Dirancang dengan sistem saluran udara independen dan lapisan konformal, inverter dibangun untuk menahan getaran mekanis dan tantangan lingkungan.Ini memenuhi standar internasional untuk daya tahan dan telah lulus beberapa sertifikasi, memastikan kepatuhan terhadap peraturan industri.
Desain yang Mudah Digunakan
Panel LCD standar meningkatkan antarmuka pengguna, sehingga lebih mudah untuk mengoperasikan dan memantau inverter.menghemat ruang berharga di lemari kontrol.
Jangkauan Tegangan Luas
Seri HV500 mampu beroperasi di rentang tegangan masukan yang luas (dari 200V hingga 690V), membuatnya cocok untuk berbagai lingkungan instalasi dan kebutuhan daya.
