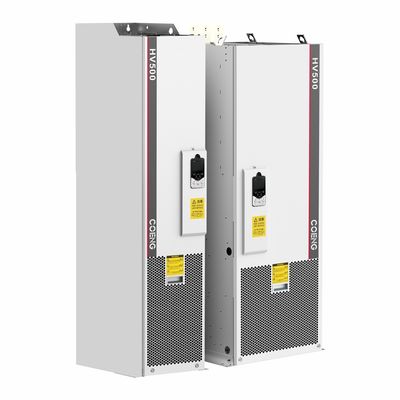

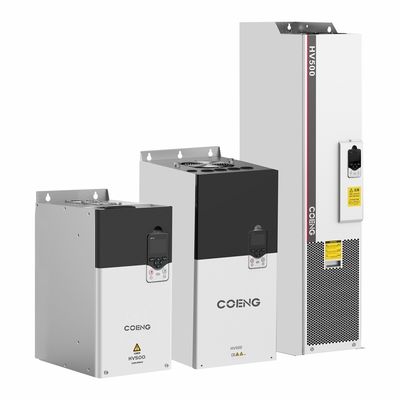

Solusi Teknik Tegangan Rendah HV500 VFD yang hemat energi untuk Sistem 220V-690V
| Tempat asal | Cina |
|---|---|
| Nama merek | COENG |
| Sertifikasi | CE, IEC |
| Nomor model | HV500-8 |
| Kuantitas min Order | 1 |
| Kemasan rincian | Kasus kayu |
| Waktu pengiriman | 10-30 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T |
| Menyediakan kemampuan | 20000 SET/TAHUN |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Jenis mesin | Motor Asinkron, Motor Sinkron | Metode Kontrol | V/F, OLVC (Kontrol Vektor Loop Terbuka), CLVC (Kontrol Vektor Loop Tertutup) |
|---|---|---|---|
| Waktu Akselerasi dan Deselerasi | 0,0dtk~3200,0dtk, 0,0mnt~3200,0mnt | Mulai Torsi | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) |
| Presisi Pengaturan Kecepatan | OLVC 0,2%, CLVC 0,01% | OEM | Ya. |
| Keluaran Uout | Masukan 0V Uin | Frekuensi output | 0Hz~500Hz |
| Menyoroti | 220V-690V VFD,VFD hemat energi,VFD Teknik Tegangan Rendah |
||
Deskripsi Produk
Karakteristik Kinerja
Perangkat lunak debugging cepat back-end
Kuat dan mudah digunakan, dengan fungsi seperti pengaturan parameter, osiloskop waktu nyata, pencatatan kesalahan, pencatatan peristiwa, dll.
Kinerja yang sangat baik
Suspensi pada kecepatan nol;
Tanggapan torsi 1-3ms;
penurunan kecepatan dinamis yang sangat rendah dan setara dengan penurunan kecepatan dinamis;
Kekuatan yang sangat baik;
Identifikasi model motor offline/online yang akurat.
Berbagai kebutuhan dipenuhi
Panel LCD standar untuk meningkatkan pengalaman pengguna;
Fungsi kontrol master-slave;
Kartu komunikasi yang dapat diperluas, kartu disk pengkodean, kartu deteksi tegangan.
Mudah digunakan
Daya input eksternal 24V DC didukung;
Sebuah unit rem built-in dimungkinkan untuk menghemat kontrol instalasi;
Desain gaya buku untuk mendukung pemasangan sisi-ke-sisi yang lancar.
Universalitas
Beberapa sertifikasi standar internasional lulus, sesuai dengan arahan RoHS;
Kontrol V/F, OLVC dan CLVC didukung;
Beberapa protokol komunikasi didukung;
Motor sinkron magnet permanen dan asinkron didukung.
Daya tahan
Tingkat getaran mekanik 3M3;
Desain saluran udara independen;
Lapisan konformal penyemprotan otomatis;
Model suhu persimpangan dinamis terintegrasi untuk memfasilitasi aplikasi keamanan produk.
Parameter Utama
| Model | HV500 Low Voltage Engineering Single-Drive Inverter | |
| iInput/output Kekuatan |
Input Uin | 200V (-15%) ~ 240V (+ 10%) 3Phase, 380V (-15%) ~ 480V (+ 10%) 3Phase, |
| 500V (-15%) ~ 690V (+10%) 3Phase | ||
| Frekuensi input | 50Hz/60Hz ± 5% | |
| Tingkat ketidakseimbangan Uin | ≤ 3% | |
| Output Uout | 0V~Input Uin | |
| Frekuensi output | 0Hz ~ 500Hz | |
| Jangkauan daya | 2.2kW~560kW | |
| Pengendalian Kinerja |
Jenis mesin | Asynchronous / Synchronous |
| Metode Kontrol | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Jangkauan Peraturan Kecepatan | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Memulai Torsi | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Keakuratan torsi | ≤5%, Kontrol Vektor | |
| Pulsa Torsi | ≤5%, Kontrol Vektor | |
| Keakuratan Pengaturan Kecepatan | OLVC 0,2%, CLVC 0,01% | |
| Tanggapan torsi | < 5ms, Kontrol Vektor | |
| Pengurangan Kecepatan Dinamis | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Waktu percepatan dan perlambatan | 0.0s~3200.0s, 0.0min~3200.0min | |
| Pengangkatan Torsi | 00,0% ~ 30,0% | |
| Overload | Aplikasi beban berat 150% 1 menit/5 menit, aplikasi beban ringan 110% 1 menit/5 menit | |
| Kurva V/F | Berbagai cara: kurva V/F linier, 5 jenis mode kurva karakteristik pengurangan torsi (2.0 daya, 1.8 daya, 1.6 daya, 1.4 daya, 1.2 daya), kurva VF yang ditentukan pengguna | |
| Keakuratan Frekuensi Masuk | Digital: 0.01Hz, analog: 0.01Hz | |
| Pengendalian Kinerja |
Kurva percepatan dan perlambatan | Tepat, S Curve |
| Operasi dengan Kecepatan Berbagai Langkah | Operasi langkah 16-kecepatan melalui terminal kontrol | |
| Pengaturan Tegangan Otomatis (AVR) | Menjaga tegangan output konstan secara otomatis ketika tegangan jaringan berubah dalam kisaran tertentu | |
| Panjang tetap | Pengendalian panjang yang diatur dan tetap | |
| PID internal | Hal ini Dapat Mudah Dibangun Sistem Kontrol loop tertutup | |
| Fungsi Enhancement | Blok fungsi bebas | |
| iInput/output | Tetapkan Frekuensi | Keyboaed, terminal atas/bawah, operasi langkah kecepatan ganda, terminal denyut nadi, Com |
| Kekuatan | ||
| Terminal Masukan Analog | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Terminal Masukan Digital | DI1-DI6, 6 terminal input digital yang dapat diprogram, isolasi optocoupler, kompatibel dengan input aliran/sumber | |
| Terminal Input/Output Digital | DIO1: output pulsa cepat, input/output normal; DIO2: input pulsa cepat, input/output normal | |
| Terminal Output Anolog | 2 string 0V~10V/0 (4) mA~20mA | |
| Output Relay | 2Strings Contact Type Formulir C | |
| Deteksi Suhu Motor | Dukungan PT100/PT1000/KTY84 | |
| Antarmuka STO | Fungsi penghentian torsi aman SIL3/PLe | |
| Com | Protokol | Modbus RTU (Standar), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet,Devicenet,ControlNet | ||
| t | ||
| Lingkungan | Ketinggian | Tanpa Operasi Derating Dalam ketinggian 2000m; 2000m ~ 4000m, Setiap 100m mengangkat, Derating 1% (Aktual) |
| Suhu Operasi | -25°C~+40°C (40°C~55°C Derating) | |
| Kelembaban | 15% ~ 95%, Tanpa Kondensasi | |
| Getaran | 3M3, IEC60721-3-3 | |
| Suhu penyimpanan | -40°C~+70°C | |
| Tempat operasi | Di dalam ruangan, Tanpa sinar matahari langsung, tidak dapat terbakar, gas korosif, cairan dan partikel konduktif | |
| Aksesoris | Kartu pengkodean, kartu ekspansi komunikasi, kartu deteksi tegangan | |
| Fungsi Perlindungan | Sirkuit pendek, over current, overload, over voltage, under voltage, phase loss, over temperature, kesalahan eksternal, dll. | |
| Efisiensi | 5.5kW ~ 22kW: ≥ 93%; Di atas 30kW: ≥ 95% | |
| Metode pemasangan | Kabinet | |
| Tingkat Perlindungan | IP20 | |
| Pendinginan | Pendinginan Udara Dipaksa | |
