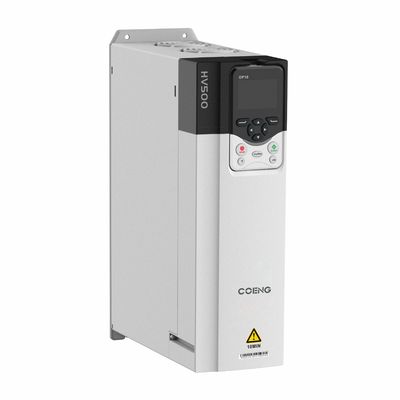

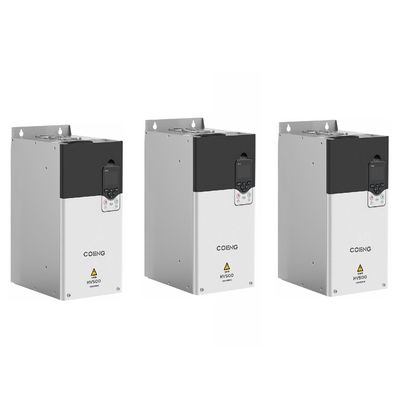

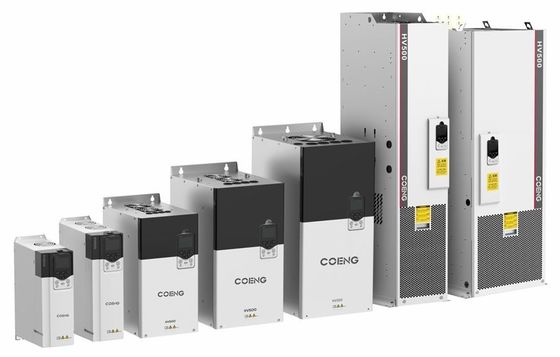

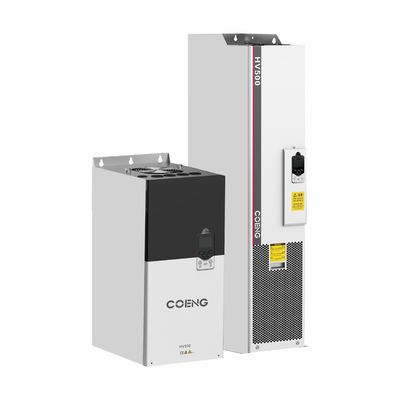

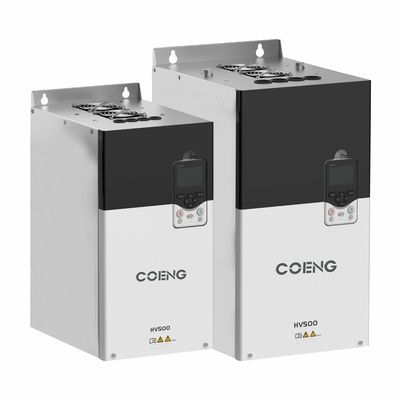

Drive Frekuensi Variabel Pendingin Udara Dipaksa untuk Pengurangan Kecepatan Dinamis dan Angkat Torsi
| Tempat asal | Cina |
|---|---|
| Nama merek | COENG |
| Sertifikasi | EC |
| Nomor model | HV500 |
| Kuantitas min Order | 1 |
| Kemasan rincian | karton, kasus kayu lapis |
| Waktu pengiriman | 10-30 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T, Western Union |
| Menyediakan kemampuan | 20000 SET/TAHUN |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Tingkat Perlindungan | IP20 | Cara pendinginan | Pendinginan Udara Paksa |
|---|---|---|---|
| Efisiensi | 5,5 kW~22 kW: ≥93%; Di atas 30 kW: ≥95% | Tegangan Masukan | 200V (-15%) ~240V (+10%) 3Fase, 380V (-15%) ~480V (+10%) 3Fase, 500V (-15%) ~690V (+10%) 3Fase |
| Frekuensi masukan | 50Hz/60Hz±5% | Tegangan Keluar | Tegangan masukan 0V~ |
| Frekuensi output | 0Hz~500Hz | ||
| Menyoroti | Air pendingin Variable Frequency Drive,Variable Frequency Drive untuk Torque Lifting |
||
Deskripsi Produk
HV500 Kinerja Tinggi VFD Variable Frequency Drive Converter Kontrol Vektor Inverter Frekuensi
Deskripsi Produk
Berdasarkan kinerja kontrol yang unggul dari VFD rekayasa HD2000, HV500 adalah VFD berkinerja tinggi dengan konsep produk universal,mudah digunakan dan tahan lama untuk aplikasi industri menengah/tinggi dan penggerak tunggal.
HV500 banyak digunakan di industri metalurgi, peralatan angkat, pembuatan kertas, kimia, pertambangan, tekstil, pembangkit listrik darat dan penyimpanan energi.
ProdukKarakteristik
Fitur HV500 VFD
Daya tahan
· Memenuhi getaran mekanik 3M3 selama operasi beban, dan meningkatkan daya tahan produk dalam situasi getaran yang keras seperti mobil, metalurgi, dll.
· Desain saluran udara independen, terpisah dari komponen sensitif dan meningkatkan kemampuan beradaptasi dengan lingkungan yang keras
· Model suhu simpang dinamis terintegrasi, sirkuit pendek yang unik dan teknologi perlindungan lainnya, meningkatkan keamanan produk
· Tiga anti cat dan penyemprotan otomatis, papan tunggal dan mesin lengkap adalah pengukuran otomatis 100% pengujian penuaan, perlindungan kualitas produk yang komprehensif
Karakteristik HV500 VFD
Keanekaragaman
· CE, cULus, Standar Sertifikasi Internasional STO, Sesuai dengan RoHS
· Mendukung Open Loop V/F, Open Loop Vector Control (OLVC) Close Loop Vector Control (CLVC)
· Dukungan sebagai motor sinkron motor sinkronisasi magnet permanen, motor sinkronisasi eksitasi listrik dan pengendalian drive motor lainnya
· Berbagai tegangan input, Dukungan 220V (200~240V), 380V (380~480V) dan 690V (500~690V)
· Mendukung Profibus, CANopen, Ethercat, Profinet IO dan Modbus
Kelayakan
· Mendukung daya input eksternal 24V DC, debugging dan aplikasi yang aman dan cepat
· Unit rem bawaan untuk pengkabelan yang mudah dan menghemat ruang instalasi
· Desain tipe "buku", pemasangan berdampingan yang mulus, menghemat ruang pemasangan
LCD Display Panel, Dukungan APP dan software hopeInsight, Smart Interconnection dan monitoring, On-Line Commissioning dan Debugging
Pengendalian yang Luar Biasa
Pengendalian Tuan-Budak
Fungsi kontrol master-slave terutama dirancang untuk aplikasi multi-mesin dan mendukung koneksi kaku dan fleksibel dari aktuator drive.master mengendalikan kecepatan dan budak mengendalikan torsiDalam mode kontrol master-slave, sinyal kontrol eksternal hanya terhubung ke master, yang mengontrol kecepatan.
Slave melalui link komunikasi serial.
Tanggapan torsi
Teknis
· Meningkatkan torsi di bawah mode kontrol torsi, waktu respons arus 2ms
Kompatibel
· Arus eksitasi dan arus torsi sangat terputus, kapasitas beban tinggi berbagai pengaturan kecepatan, respon dinamis yang sangat baik
Poin teknis utama untuk pengamatan rantai magnetik dan perkiraan kecepatan
· Menggunakan pengamat rantai magnetik dengan loop tertutup full-order,kecepatan motor dan resistensi stator diidentifikasi secara adaptif sesuai dengan estimasi kesalahan arus stator dan estimasi rantai magnet rotor
· Pengamatan rantai magnetik yang akurat dan model perkiraan kecepatan, dijamin 0,5HZ 150% torsi awal yang tinggi dalam mode kontrol OLVC, serta fungsi hover nol kecepatan cincin terbuka
Perangkat lunak debugging cepat
VFD terhubung ke PC melalui serat optik. Perangkat lunak ini memiliki sejumlah besar fungsi debugging profesional, seperti pengaturan parameter batch, download data kesalahan dan analisis bentuk gelombang,osiloskop berkecepatan tinggi dan sejumlah besar fungsi pengeditan, perangkat lunak
mendukung komunikasi serial atau Ethernet, sehingga perangkat lunak dapat memelihara inverter melalui komunikasi serial,tapi juga melalui ruang kontrol pusat melalui Ethernet pemeliharaan inverterDiagramnya adalah sebagai berikut:
Panel operasi
HIC200-OP-10-W adalah panel operator cerdas yang dikembangkan secara independen untuk produk transmisi berkinerja tinggi yang informatif, ramah
dan mudah digunakan, dan sesuai dengan konfigurasi panel yang berbeda, dibagi menjadi dua jenis: fungsi Wi-Fi dan tanpa fungsi Wi-Fi,
yang mudah diterapkan pada kinerja tinggi, transmisi tunggal, multi-VFDs sistem, itu dapat memantau dan menyesuaikan sistem.
Aksesoris
| Opsional | Modul | Fungsi |
| Dasar keyboard | HVKMB | Tergantung pada situasi, basis dapat dipasang di posisi yang ditentukan dan drive dapat dioperasikan dengan mengoperasikan keyboard |
| Adaptor Komunikasi | HVCOM-USB | Drive dapat mencapai komunikasi kecepatan tinggi dengan komputer melalui opsi ini |
| Profibus-DP Expand Card | HVCOM-DP | Ini untuk komunikasi bus Profibus-DP, Ini dapat memenuhi pemantauan dan diagnostik inverter |
| ABZKode tambahan Disk Expansion Card (Kartu Ekspansi Disk) |
HVPG-ABZ | Kartu ekspansi disk kode, disk kode tambahan untuk output sinyal ABZ, kontrol daya yang dapat diprogram, output tunggal / bipolar yang kompatibel dari disk kode |
| CANbuka Kartu Ekspansi | HVCOM-CAN | Ini adalah untuk CANopen bus komunikasi, dapat memenuhi pemantauan dan diagnostik inverter |
| Tegangan tiga fase modul deteksi |
HVVMU | Deteksi tegangan tiga fase, dapat digunakan untuk motor sinkron magnet permanen grid soft start, pelacakan kecepatan dan fungsi lainnya |
Spesifikasi Teknis
| Spesifikasi Teknis | ||
| Input/output Kekuatan |
Input Uin | 200V (-15%) ~ 240V (+ 10%) 3Phase, 380V (-15%) ~ 480V (+ 10%) 3Phase, 500V (-15%) ~ 690V (+10%) 3Phase |
| Frekuensi input | 50Hz/60Hz ± 5% | |
| Tingkat ketidakseimbangan Uin | ≤ 3% | |
| Output Uout | 0V~Input Uin | |
| Frekuensi output | 0Hz ~ 500Hz | |
| Pengendalian Kinerja |
Jenis mesin | Asynchronous / Synchronous |
| Metode Kontrol | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Jangkauan Peraturan Kecepatan | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Memulai Torsi | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Keakuratan torsi | ≤ 5%, Kontrol Vektor | |
| Pulsa Torsi | ≤ 5%, Kontrol Vektor | |
| Keakuratan Pengaturan Kecepatan | OLVC 0,2%, CLVC 0,01% | |
| Tanggapan torsi | < 5ms, Kontrol Vektor | |
| Pengurangan Kecepatan Dinamis | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Waktu percepatan dan perlambatan | 0.0s~3200.0s, 0.0min~3200.0min | |
| Pengangkatan Torsi | 00,0% ~ 30,0% | |
| Overload | Aplikasi beban berat 150% 1 menit/5 menit, aplikasi beban ringan 110% 1 menit/5 menit | |
| Kurva V/F | Beberapa cara: kurva V/F linier, 5 jenis mode kurva karakteristik pengurangan torsi (2.0 daya, 1.8 daya, 1.6 daya, 1.4 daya, 1.2 daya), kurva VF yang ditentukan pengguna | |
| Keakuratan Frekuensi Masuk | Digital: 0.01Hz, analog: 0.01Hz | |
| Pengendalian Kinerja |
Kurva percepatan dan perlambatan | Tepat, S Curve |
| Operasi dengan Kecepatan Berbagai Langkah | Operasi langkah 16-kecepatan melalui terminal kontrol | |
| Pengaturan tegangan otomatis (AVR) |
Menjaga tegangan output konstan secara otomatis ketika tegangan jaringan berubah dalam kisaran tertentu | |
| Panjang tetap | Pengendalian panjang yang diatur dan tetap | |
| PID internal | Hal ini Dapat Mudah Dibangun Sistem Kontrol loop tertutup | |
| Fungsi Enhancement | Blok fungsi bebas | |
| Input/output Kekuatan |
Tetapkan Frekuensi | Keyboaed, terminal atas/bawah, operasi langkah kecepatan ganda, terminal denyut nadi, Com |
| Terminal Masukan Analog | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Terminal Masukan Digital | DI1-DI6, 6 terminal input digital yang dapat diprogram, isolasi optocoupler, kompatibel dengan input aliran/sumber | |
| Terminal Input/Output Digital | DIO1: output pulsa cepat, input/output normal; DIO2: input pulsa cepat, input/output normal | |
| Terminal Output Anolog | 2 string 0V~10V/0 (4) mA~20mA | |
| Output Relay | 2Strings Contact Type Formulir C | |
| Deteksi Suhu Motor | Dukungan PT100/PT1000/KTY84 | |
| Antarmuka STO | Fungsi penghentian torsi aman SIL3/PLe | |
| Com | Protokol | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Lingkungan | Ketinggian | Tanpa Operasi Derating Dalam ketinggian 2000m; 2000m ≈ 4000m, Setiap 100m mengangkat, Derating 1% (Sekarang) |
| Suhu Operasi | -25°C~+40°C (40°C~55°C Derating) | |
| Kelembaban | 15% ~ 95%, Tanpa Kondensasi | |
| Getaran | 3M3, IEC60721-3-3 | |
| Suhu penyimpanan | -40°C~+70°C | |
| Tempat operasi | Di dalam ruangan, Tanpa sinar matahari langsung, tidak dapat terbakar, gas korosif, cairan dan partikel konduktif | |
| Aksesoris | Kartu pengkodean, kartu ekspansi komunikasi, kartu deteksi tegangan | |
| Fungsi Perlindungan | Sirkuit pendek, over current, overload, over voltage, under voltage, phase loss, over temperature, kesalahan eksternal, dll. | |
| Efisiensi | 5.5kW ~ 22kW: ≥ 93%; Di atas 30kW: ≥ 95% | |
| Metode pemasangan | Kabinet | |
| Tingkat Perlindungan | IP20 | |
| Pendinginan | Pendinginan Udara Dipaksa | |
